ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
53
Труба,
ссыл.
номер
Описание
Где используется
Деталь №
94
Противокоррозийна
я консистентная
смазка
Вал гребного винта
92-802867 Q1
95
Тефлоновая смазка
2-4-C
Вал гребного винта
92-802859Q 1
ВАЖНАЯ ИНФОРМАЦИЯ: Для предотвращения корродирования и заедания втулки гребного винта на
валу (особенно в соленой воде), необходимо нанести слой рекомендованной смазки по всей длине вала
гребного винта через рекомендуемые интервалы технического обслуживания, а также при каждом
снятии гребного винта.

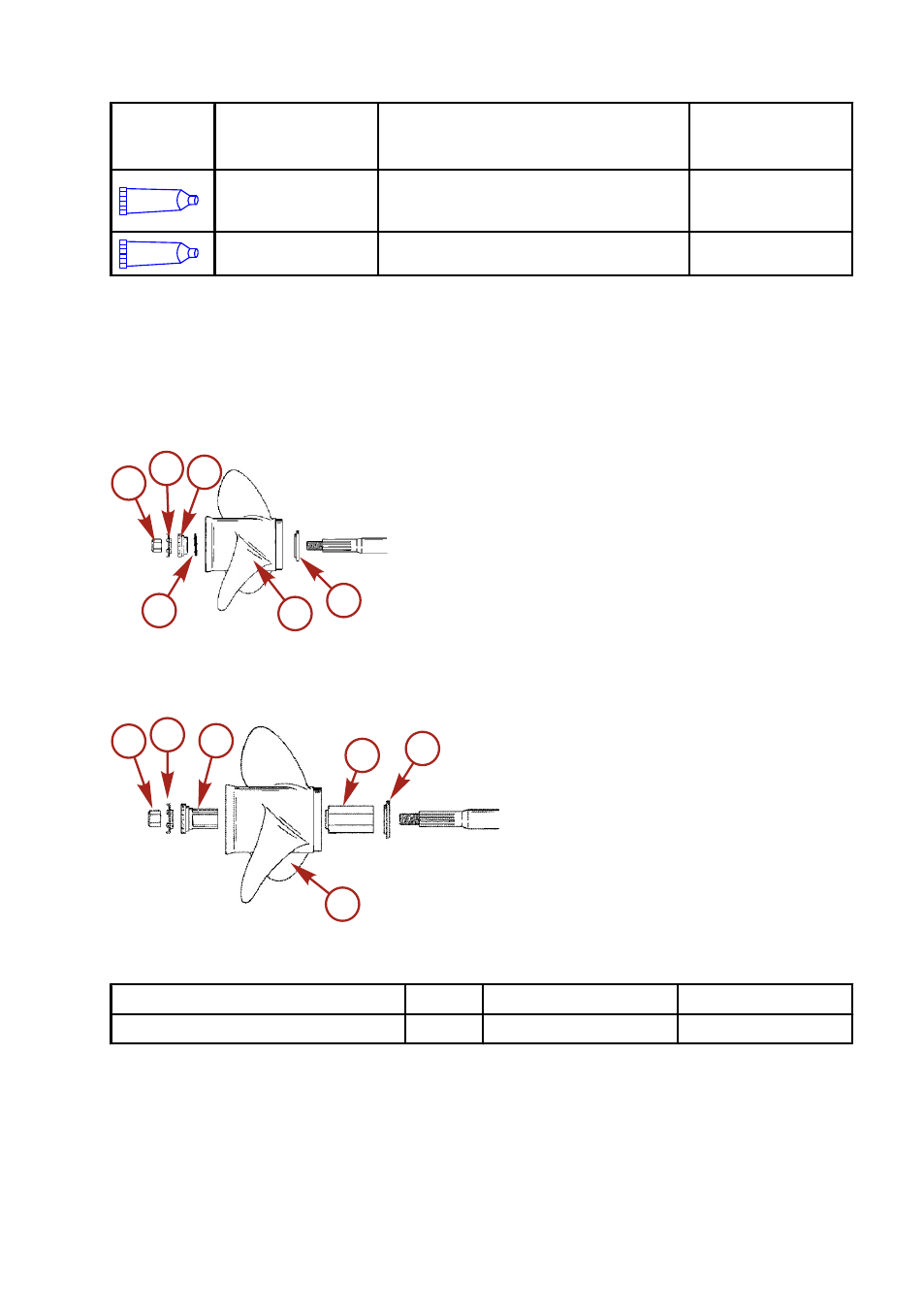

7.
Гребные винты с приводной ступицей Flo-Torq I - Установите на вал переднюю упорную втулку,
гребной винт, электропроводную шайбу, заднюю упорную ступицу, держатель гайки гребного
винта и гайку гребного винта.
a -
Гайка гребного винта
b -
Стопорная шайба гребного винта
c -
Задняя упорная ступица
d -
Электропроводная шайба
e -
Гребной винт
f -
Передняя упорная шайба
8.
Гребные винты с приводной ступицей Flo-Torq II - Установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу гайки гребного винта
и гайку гребного винта.
a -
Гайка гребного винта
b -
Стопорная шайба гребного винта
c -
Задняя упорная ступица
d -
Гребной винт
e -
Сменная приводная втулка
f -
Передняя упорная втулка
9.
Поместите деревянный брусок между коробкой передач и гребным винтом и затяните гайку
гребного винта до заданного значения.
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка гребного винта
75
55
a b c
d
e
f
26908
a b
c
d
e
f
26941
