Encastrement
290
510
Ces tables de cuisson sont prévues pour être encastrées
dans des meubles de cuisine ayant une profondeur de
550 à 600 mm.

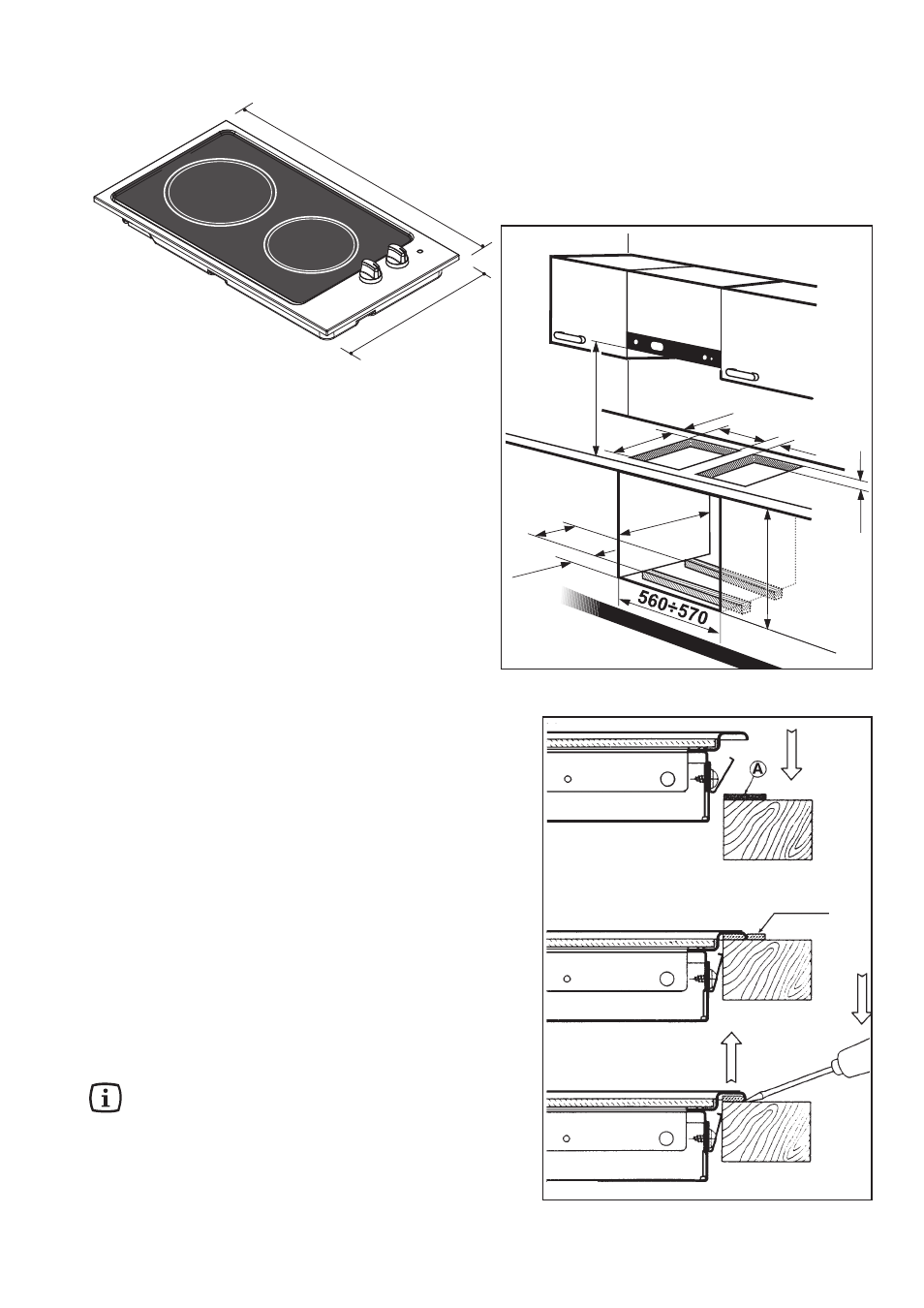

Les tables de cuisson peuvent être encastrées dans un
meuble ayant une ouverture aux dimensions indiquées
dans la Fig. 5.
Le bord de la découpe pratiquée doit se trouver à au
moins 55 mm du mur du fond.
Les bords latéraux doivent se trouver à au moins 100 mm
des murs ou des meubles latéraux.
Les meubles suspendus ou les hottes doivent être
installés à une hauteur minimale de 650 mm au-dessus
de la table de cuisson.
La surface du plan de travail doit être plane et sans
aspérité afin d'éviter toute contrainte physique sur
l'appareil pouvant détériorer celui-ci.
La fixation de la table au meuble doit être effectuée
de la façon suivante:
1. placer sur le bord de l’ouverture prévue pour
l’encastrement le joint spécial (Fig. 6 - A) fourni
comme équipement, en s’assurant que les bouts
joignent bien sans se superposer;
2. insérer la table dans le défoncement du meuble et
pousser en bas jusqu’à ce que la table touche le
fond, parvenant automatiquement à la position
correcte; enlever le joint situé au-dessus;
3. pour enlever la table du meuble introduisez la lame
d’un tournevis sous le bord et poussez la table en
haut.
Si l’on veut obtenir plusieurs fonctions simultanément
(table avec 2 flammes + table avec 2 fourneaux, etc.), la
Fig. 6 indique la distance minimum à garder entre les
différentes ouvertures sur la superficie.
Si l'on souhaite combiner plusieurs tables de
cuisson de 30 cm en une seule découpe
rectangulaire, un kit de montage avec une poutre
raidisseuse et un joint d'étanchéité additionnel est
disponible en option auprès le service après vente
de votre magasin vendeur. Les instructions pour le
montage se trouvent dans la boîte du kit.
Les dimensions sont indiquées en millimètres.
ENLEVER
FO 0548
Fig. 3
Fig. 2
550 MIN
591
140
240
490
55 270
40÷50
30
650 MIN.
