Encastre nos móveis de cozinha
Estas placas estão previstas para encastrar em móveis
de cozinha por módulos, tendo uma profundidade entre
550 e 600 mm e características apropriadas.
Estas placas estão projectadas de modo a ser encastradas em um
móvel cujas paredes não superior, em altura, à la superficie de
trabalho.
Uma eventual pared lateral, direita ou esquerda, superior
em altura à la superficie de trabalho, deve estar à 100
mm mínimo do corte para encastrar.
Armários ou chaminés de aspiração estar a 650 mm no
mínimo da placa de cozedura

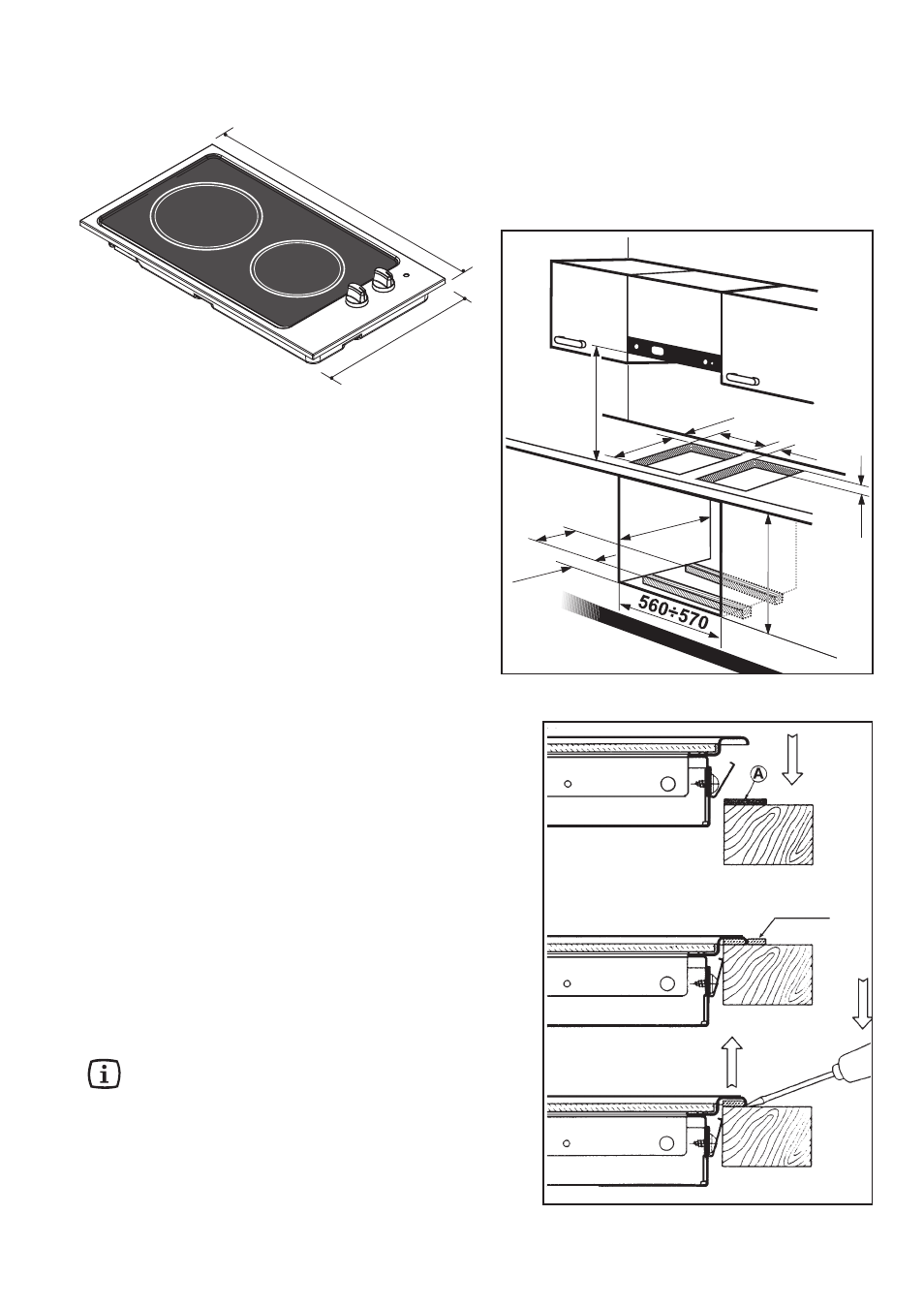

Dimensões (Fig. 2)
Fixação
As placas de encastrar podem ser montadas num móvel
que tenha uma abertura para encastrar das dimensões
que estão illustradas na Fig. 3.
1. Antes de montar a placa no corte respectivo na
parte superior do móvel, posicionar a guarnição
de vedação (Fig.4-"A") que é fornecida sobre
os rebordos do corte, tendo cuidado para que
os extremos se unam sem se encaixarem.
2. Colocar a placa no corte, pressionando para
baixo até assentar no móvel; a placa centra-se
sozinha. Retirar a guarnição, e caso se exceda.
3. Para retirar a placa do corte, usar uma chave de
fendas e levantar a borda da placa (Fig.4).
As dimensões estão indicadas en millimetros
Para um óptimo posicionamento de uma série de placas
"dominó" de 30 cm, lado a lado, num único corte na bancada,
encontra-se à disposição um kit de instalação. O kit pode
ser comprado non nossos Centros de Assistência. As
instruções para a sua montagem encontra-se dentro da
embalagem do kit.
RETIRAR
FO 0548
Fig. 4
Fig. 3
550 MIN
591
140
240
490
55 270
40÷50
30
650 MIN.
290
510
Fig. 2
