Kapaklı yerleşim Tezgahı
üzerine
Mutfak tezgahlarının yapımında, çalışma aşamasında
aşırı ısınan ocak haznesi ile, bağlantıların temas
etmelerinin önlenmesi için gerekli önlemler
öngörülmelidir. Böylesi bir olumsuzluğun önlenmesi için
çözüm, Şekil 4’da görülmektedir.
Ocak düzleminin altında kalan pano, teknik müdahale,
ocağın montajı ve demontajı gibi işlerin kolaylaştırılması
için, kolaylıkla sökülebilir türden olmalıdır.
Fırın Monteli Tezgah Üzerine
Hazne boyutları Şekil 2’de gösteril-miş olup, etkin bir
havalandırmanın sağlan-ması için bu alan desteklerle
donatılmış olmalıdır.
Aşırı ısınmanın önlenmesi için iki olası çözüm biçimi,
Şekil 5 ve Şekil 6’de görülmektedir.
Gerek elektriksel güvenlik gerekçeleri, gerek se fırının
önden dışarı doğru kolayca çıkarı-labilmesi için, ocağın
ve fırının elektrik irtibatları ayrı ayrı yapılmalıdır.
a) Tezgahın sökülebilir panosu
b) Bağlantıların yapılabilmesi için kullanıla-bilir alan
Yerleştirilme

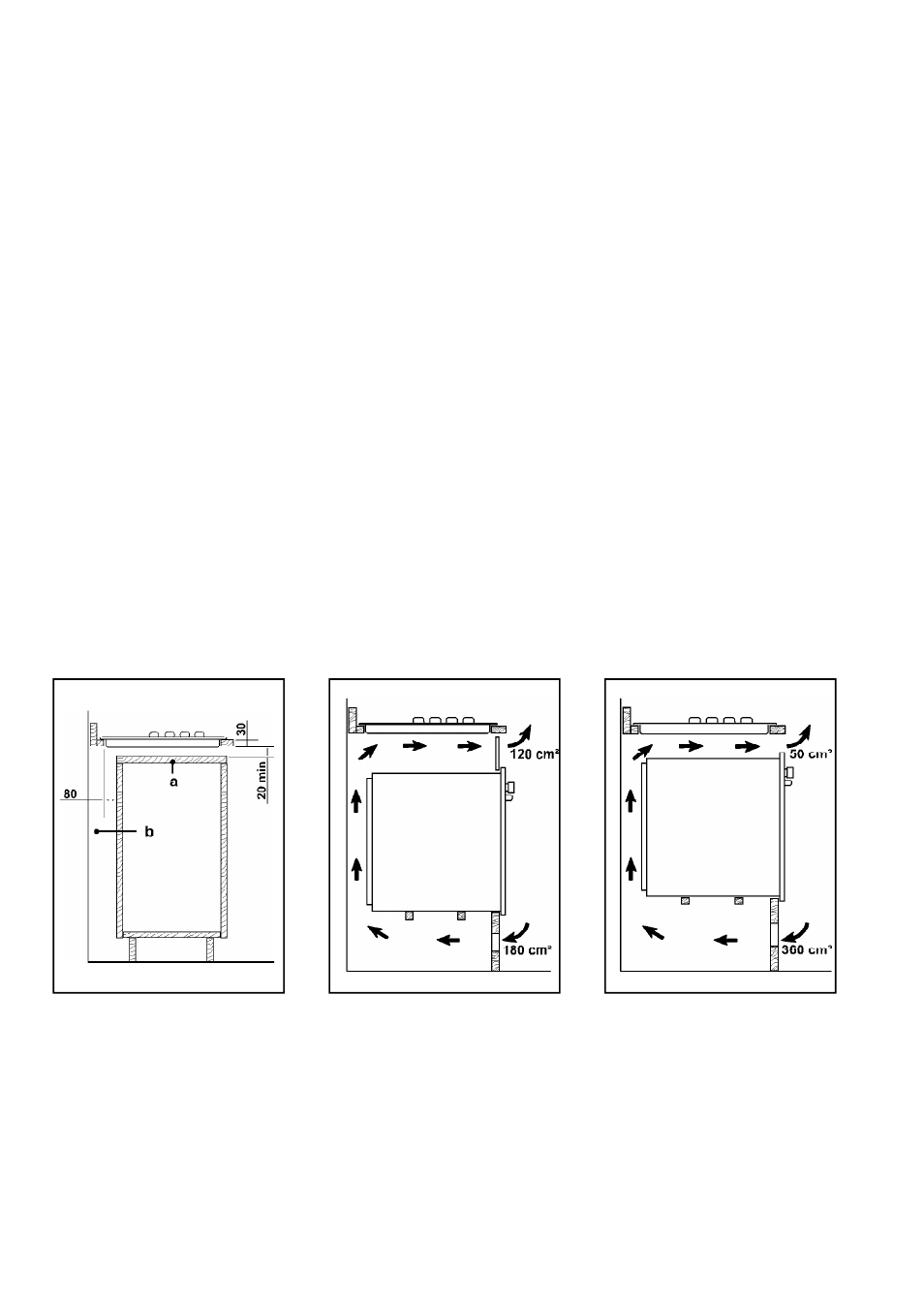

Şekil 4
Şekil 5
Şekil 6
FO 0938
FO 0939
FO 2166
Boyutlar milimetre cinsindendir.
