Empotrado en los muebles de cocina
Estas encimeras están diseñadas para empotrar en
muebles de cocina con una profundidad comprendida
entro 550 y 600 mm. y adecuadas caracteristicas. Por

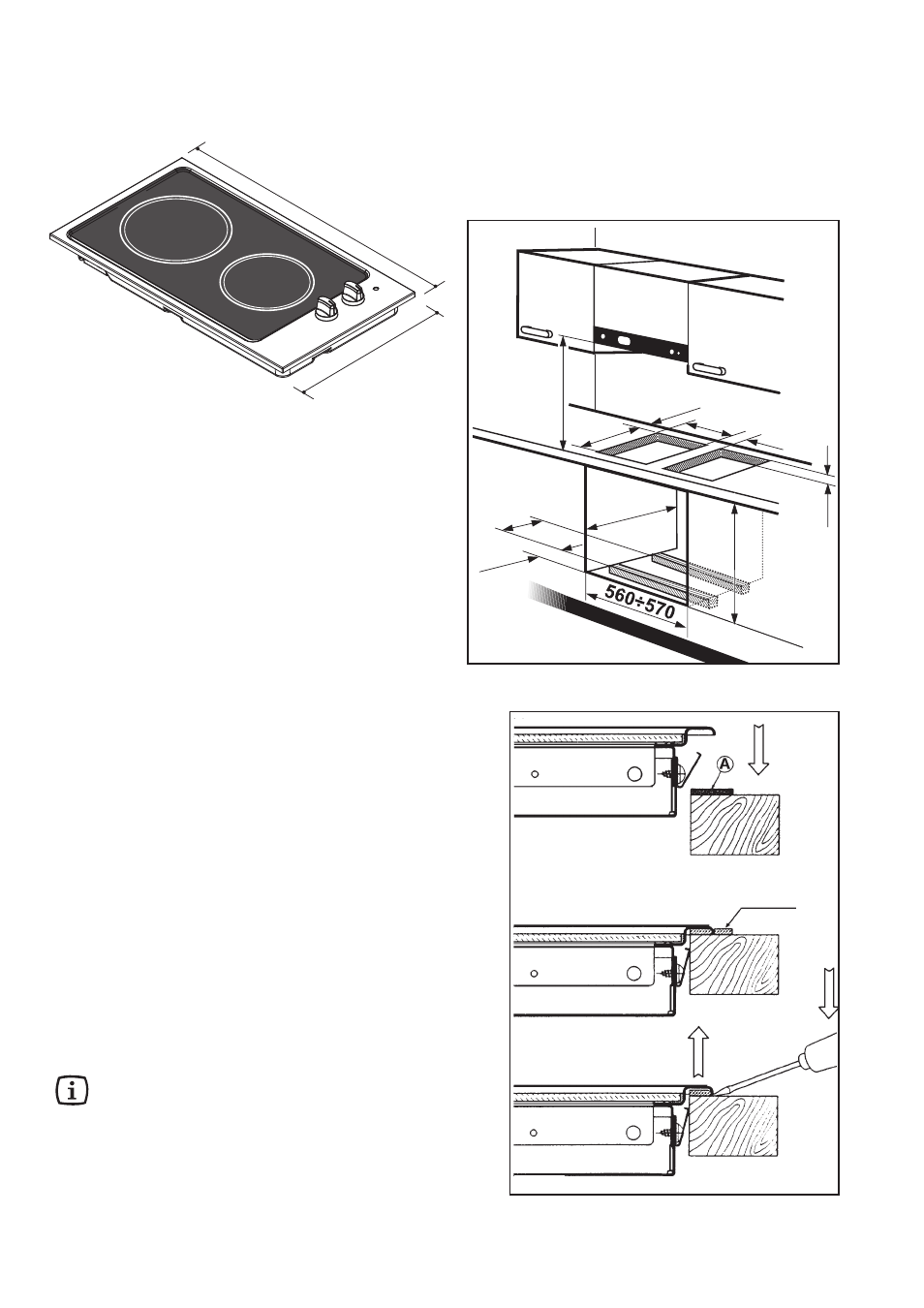

las dimensiones de las encimeras, véase Fig. 2.
Estas encimeras están diseñadas para empotrar entre
unidades cuyas superficies laterales no deben superar
la altura del plano de cocción.
La existencia de una pared lateral derecha o izquierda,
cuya altura supera la altura de la encimera, debe estar
a 100 mm. mínimo de la abertura para empotrar.
Muebles colgantes o campanas de aspiración deberan
ser instaladas a 650 mm. mímino de la encimera
Colocación y montaje
Las encimeras se pueden montar en un mueble con la
abertura para ompotrar según la Fig. 3.
La fijaciòn de la encimera al meuble debe ser
efectuada de la siguiente forma:
1. Apoye sobre el borde de la abertura, hecha para el
empotramiento, la especial guarnición proveída
(Fig. 4, "A"), cuidando que las partes finales
coincidan sin sobreponerse.
2. Inserte el plano en la abertura del mueble y empuje
hacia abajo hasta que se apoye, poniéndose
automáticamente en la posición correcta; quite la
guarnición en sobrante (Fig. 4).
3. Para quitar el plano del mueble, ponga la punta de
un destornillador debajo del borde y empuje el pla-
no hacia arriba(Fig. 4).
Para combinar varias encimeras de 30 cm en
lo mismo hueco, un kit con una esquadra de
suporto y guarnición está a disposición en
nostros Centros Autorizados de Servicio
Técnico. Las instrucciones de montaje se
suministran con el kit.
Las dimensiones estan indicadas en milimetros
Fig. 2
QUITAR
FO 0548
Fig. 4
Fig. 3
550 MIN
591
140
240
490
55 270
40÷50
30
650 MIN.
