Sobre o móvel base com porta
É necessário que na construção do móvel, tenham sido
tomadas as devidas precauções de modo a evitar
possíveis contactos com a caixa da placa depois de
aquecida. A solução que se aconselha, a fim de evitar
este inconveniente, está ilustrada na Fig. 5.
O painel, que está debaixo da placa, deve ser facilmen-
te removível, a fim de permitir que se bloqueie e
desbloqueie a placa de acordo com as exigências da
assistência técnica.
Sobre o móvel base com forno
O espaço vazio deve ter as dimensões descritas na
Fig.3, e deve estar munido de suportes para permitir uma
ventilação eficaz. A fim de evitar aquecimentos
excessivos deve fazer-se a instalação como está nas
Fig. 6 e 7.
Devido a motivos eléctricos, as ligações eléctricas da
placa e do forno devem ser feitas separadamente. Assim,
facilitar-se-á também a extracção do forno.

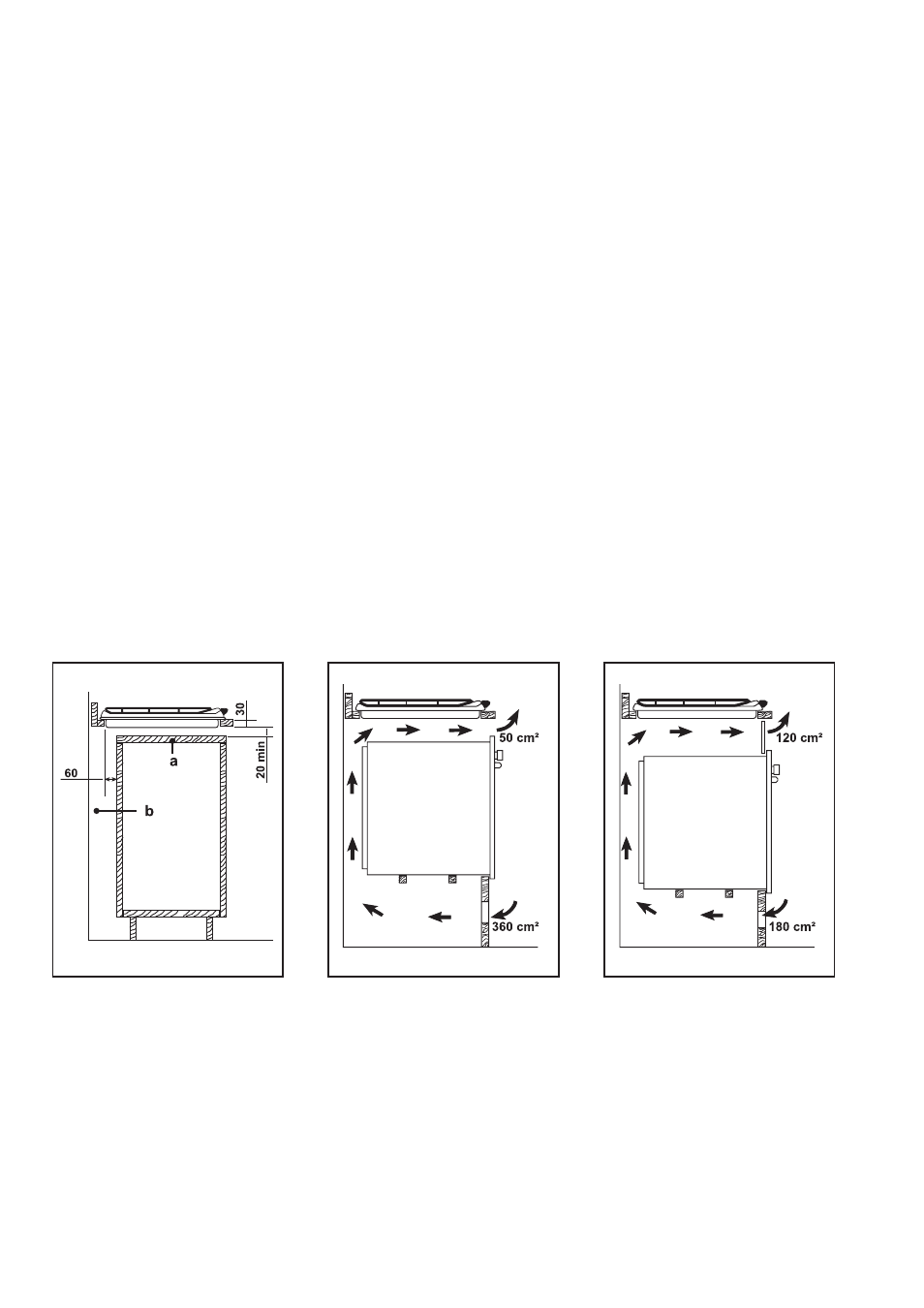

Possibilidade de encastrar
As dimensões estão indicadas en millimetros
a) Painel do móvel desmontável
b) Espaço útil para eventuais ligações
Fig. 5 Fig. 6 Fig. 7
FO 2044 FO 2041 FO 2042
