62
290
510
Встраивание
Данная варочная панель может быть встроена в
кухонную мебель с глубиной от 550 до 600 мм.

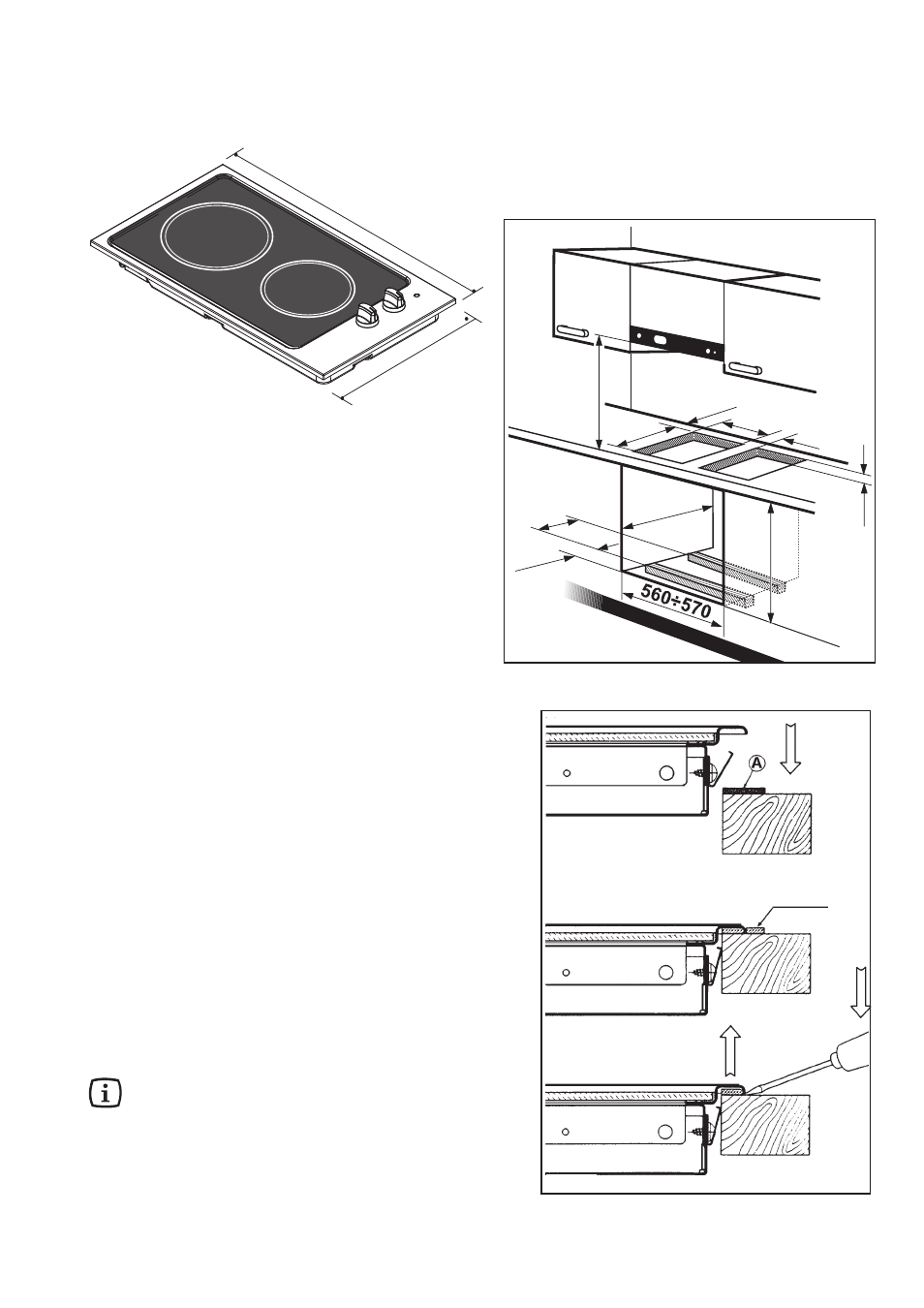

Размеры варочной панели показаны на Рис. 2.
Установка и сборка
Данная варочная панель может быть встроена в
кухонную мебель с выемкой, размеры которой
приведены на Рис. 3.
Край выемки должен располагаться от задней
стены на расстояние не менее 55 мм.
В случае, если варочная панель устанавливается
рядом со стенами кухни или боковыми стенками
кухонной мебели, края выемки должны
располагаться от них на расстояние не менее 100
мм.
Расстояние от подвесных шкафов или вытяжки до
варочной панели должно составлять не менее 650
мм.
Выполните встраивание варочной панели
следующим образом:
1. Проложите уплотняющую прокладку (Рис.4
“A”) вдоль всего края выемки.
2. Установите варочную панель в выемку и надавите
на нее сверху вниз так, чтобы она дошла до
столешницы. Затем удалите выступившие наружу
избытки уплотнительной прокладки.
3. Чтобы снять варочную панель из выемки,
приподнимите ее, поддев за край отверткой.
В случае, если несколько 30 см варочных
панелей устанавливаются в одну и ту же
выемку одна к другой, Вы можете
приобрести специальный комплект для
сборки, включая боковой кронштейн и
дополнительные уплотнения, в наших
сервисных центрах. Соответствующие
инструкции поставляются вместе с
комплектом для сборки.
Размеры указаны в мм.
Рис. 2
УДАЛИТЬ
FO 0548
Рис. 4
Рис. 3
550 MIN
591
140
240
490
55 270
40÷50
30
650 MIN.
