54
Montaj Talimatı
Yerleştirilme ve montaj
Bu ocaklar 550-600 mm derinliğe sahip mutfak
tezgahlarına ankastre biçimde monte edilmek üzere

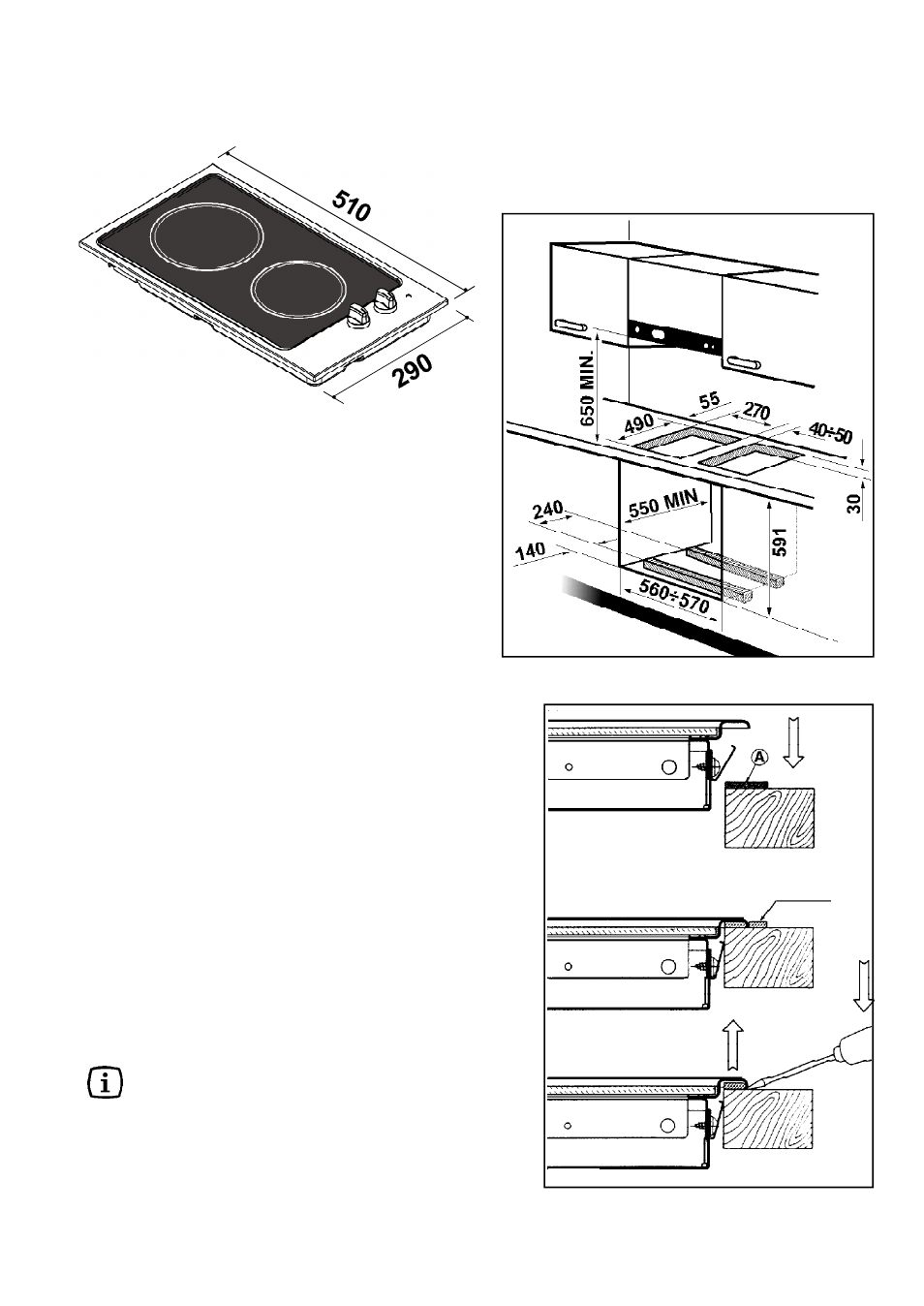

tasarımlanmışlardır. Montaj alanı boyutları şekillerde
görülmektedir.
Bu ocaklar, Şekil 2’de gösterilen boyutlarda bir
yerleştirme alanına sahip mutfak tezga-hının üstüne
ankastre olarak monte edilebilir
Yerleştirme alanının açıklığı, dip duvarından en az 55 mm
mesafede bulunmalıdır.
Sağ veya sol tarafta olarak bulunabilecek yükseklikleri
ocağın pişirme düzleminden yüksekte kalan alanlar, tepe
düzleminden en az 100 mm mesafede bulunmalıdır.
Davlumbazlar veya aspirasyon düzenekleri, ocağın yüzey
düzleminden en az 650 mm yüksekte olmalıdır (Şekil 2).
Ocağın mutfak tezgahına montajı, aşağıda
yönteme göre gerçekleştirilmelidir:
1. Cihazla birlikte verilen sızdırmazlık contasını, uçları
bitişecek, ancak üst üste binmeyecek şekilde montaj
alanına yerleştiriniz (Fig.4-”A”);
2. Merkezleme konumuna dikkat ederek, ocağı montaj
alanına yerleştiriniz;
3. Vidaların gergi çekişi, contayı çekmek için yeterlidir,
fazlalık kısım da kolaylıkla çıkarılabilir.
Ocağın kenarı, sıvı sızıntılarının önlenmesi için tam bir
güvence sağlayan bir çift sızdırmazlık labirenti ile
korunmuştur.
Eğer birden fazla 30cm’lik üst sac aynı tezgah
üzerinde yan yana monte edilecekse, bir destek
yan braketi ve ilave contalar içeren bir montaj
kiti Satış Sonrası Servis Merkezimizden tedarik
edilebilir. İlgili montaj talimatları kit paketi içinde
bulunmaktadır.
F
Ölçüler mm cinsindendir
ç i k a r m a
FO 0548
Şekil 3
Şekil 2
