Das Gerat ist fur den Betrieb mit einer Spannung von 230V
Einphasenstrom vorgesehen.
Der Anschluß muß entsprechend der geltenden Normen
und Vorschriften durchgefuhrt werden.
Vor Anschluß des Gerätes:
1. Sicherstellen, daß die Hauptsicherung sowie die
Hausinstallation ausreichend ausgelegt sind;
2.
Sicherstellen, daß die Stromversorgung gemäß
den geltenden Regeln ordentlich geerdet ist;
3.
Sicherstellen, daß die Steckdose oder der für
den Elektro-Anschluß benutzte zweipolige Umschalter
nach dem Einbau in den Schrank leicht zugängig sind.
Das Gerät wird mit einem Anschlußkabel geliefert.
Dieses muß mit einem ordnungsgemäßen Stecker
versehen werden, welcher der Belastung gemäß
Typenschild entspricht.
Folgen Sie für den Anschluß des Steckers an das
Kabel den in Fig. 3 gegebenen Hinweisen. Der Stecker
muß in eine ordnungsgemäße Steckdose passen.
Wenn das Gerät direkt ans Netz angeschlossen wird,
ist es erforderlich, einen zweipoligen Umschalter
zwischen dem Gerät und der Stromzufuhr zu installie-
ren, und zwar mit einer Kontaktöffnungsweite von 3
mm und so ausgelegt, daß er der erforderlichen
Belastung gemäß den geltenden Regeln entspricht.
Das Anschlußkabel muß so verlegt sein, daß in
keinem Teil eine Temperatur erreicht werden kann,
welche die Raumtemperatur um 90°C übersteigt.
Das braune Phasenkabel (das von der Klemme “L” der
Klemmleiste kommt) muß immer mit der Phase des
Stromnetzes verbunden werden.
Auswechseln des Speisekabels
Der Anschluß des Speisekabels nur mit Hilfe eines
Spezialwerkzeuges vom Fachmann ausgewechselt
werden kann. Sollte es notwendig sein, das Kabel
auszutauschen, so dürfen ausschlieBlich Kabel des
Typs H05V2V2-F T90 verwendet werden, deren
Querschnitt der Belastung und der Betriebstemperatur
standhalten. Weiters muß das gelbgrüne Erdungskabel
ca. 2 cm länger sein als die Phasenkabel (Fig. 1).
Elektrischer Anschluß
Anweisungen für den Installateur
Die im Folgenden beschriebenen Installations-
und
Wartungsarbeiten müssen von
Fachpersonen und gemäß den geltenden
Richtlinien ausgeführt werden.
Vor jedem Eingriff muß das Gerät vom
Stromnetz
abgeschlossen werden. Sollte es
unbedingt nötig sein, das Gerät unter
Spannung zu lassen, müssen die nötigen
Vorsichtsmal3nahmen getroffen werden.
Die Seitenflächen der Mobel dürfen die
Arbeitsfläche
des Gerätes in ihrer Höhe nicht
überschreiten.
Die Installation des Gerätes in der Nähe von
brennbarem Material (z.B. Vorhänge, Tücher
etc.)
muß vermieden werden.

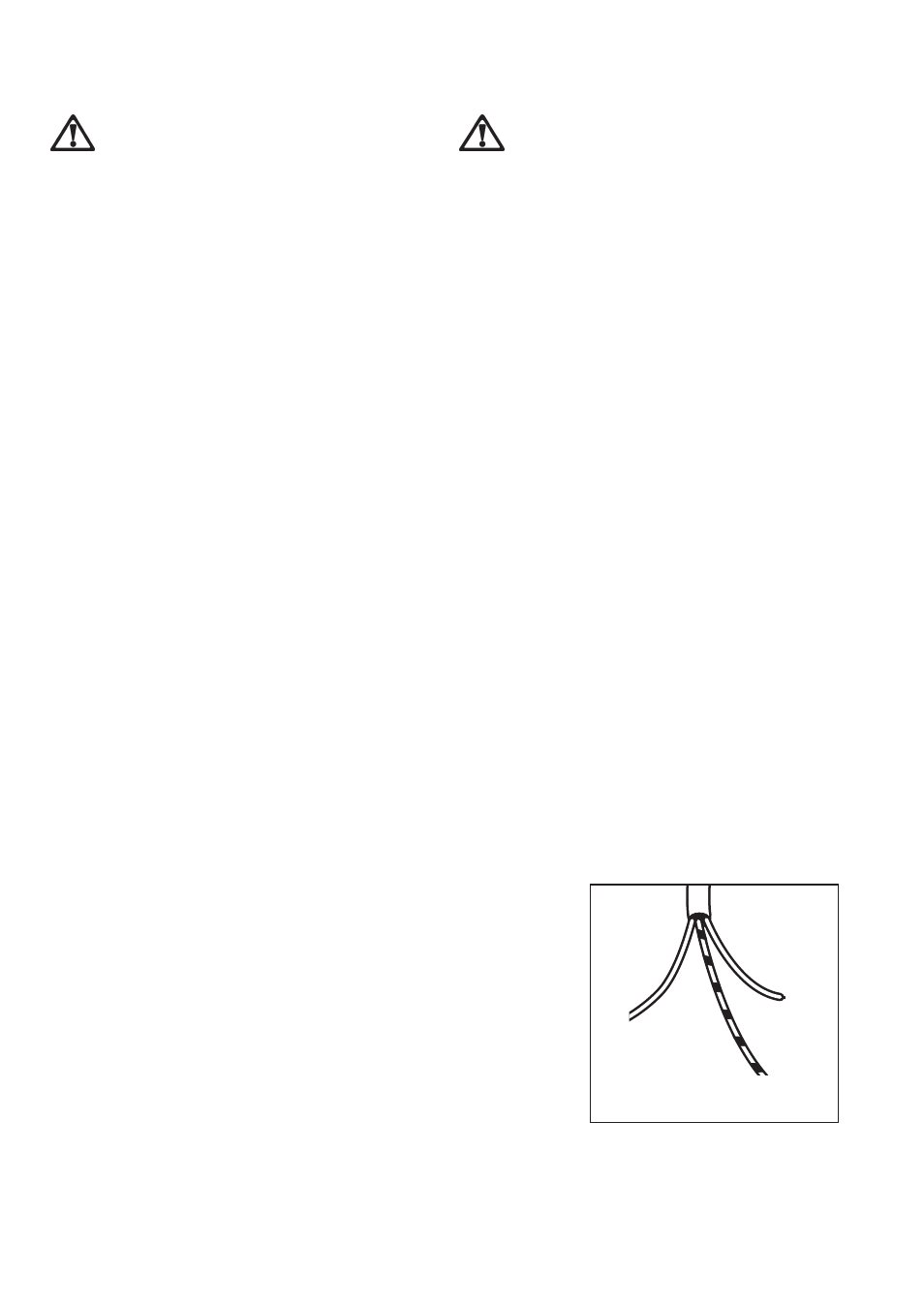

Fig. 1
Nulleiter
Erdungskabel (gelb/grün)
