Scegliere uno dei due metodi seguenti più adatti per il proprio sistema audio.
■ Scegliere (pagine 6-7) se l’amplificatore presenta terminali di uscita di
linea (presa a spina).
■ Scegliere (pagine 8-9) se l’amplificatore non presenta terminali di uscita
di linea (presa a spina).
Attenzione: togliere la spina di alimentazione del subwoofer e altri componenti audio/video
prima di effettuare i collegamenti.
Note
• Tutte le connessioni devono essere corrette, ovvero L (sinistra) a L, R (destra) a R, “+” a “+” e “–” a “–”. Fare
inoltre riferimento al manuale ’ del componente per i collegamenti al subwoofer.
• Una volta completate tutte le connessioni, collegare il subwoofer e gli altri componenti audio/video
all’alimentazione.
• Per collegare a un amplificatore (o ricevitore AV), collegare il terminale SUBWOOFER (o LOW PASS, ecc.) sulla
parte posteriore dell’amplificatore (o ricevitore AV) al terminale /MONO INPUT2 del subwoofer.
• Quando si collega il subwoofer ai terminali SPLIT SUBWOOFER sulla parte posteriore dell’amplificatore, assicurarsi
di collegare il terminale /MONO INPUT2 al lato “L” e il terminale INPUT2 al lato “R” dei terminali SPLIT
SUBWOOFER.
Note
• Alcuni amplificatori presentano terminali di uscita di linea con l’etichetta PRE OUT. Quando si collega il
subwoofer ai terminali PRE OUT dell’amplificatore, assicurarsi che l’amplificatore presenti almeno due set di
terminali PRE OUT. Se l’amplificatore presenta un solo set di terminali PRE OUT, non collegare il subwoofer
ai terminali PRE OUT. Diversamente, connettere il subwoofer ai terminali si uscita degli altoparlanti
dell’amplificatore. (Fare riferimento a pagine 8-9.)
• Quando si collega un terminale di uscita di linea monoaurale dell’amplificatore, collegare il terminale /
MONO INPUT2.
• Quando si collegano i terminali di uscita di linea dell’amplificatore, non devono essere connessi altri altoparlanti
ai terminali OUTPUT sul pannello posteriore del subwoofer. Se connessi, non emetteranno alcun suono.
■ Uso di un solo subwoofer
CONNESSIONI
1
2

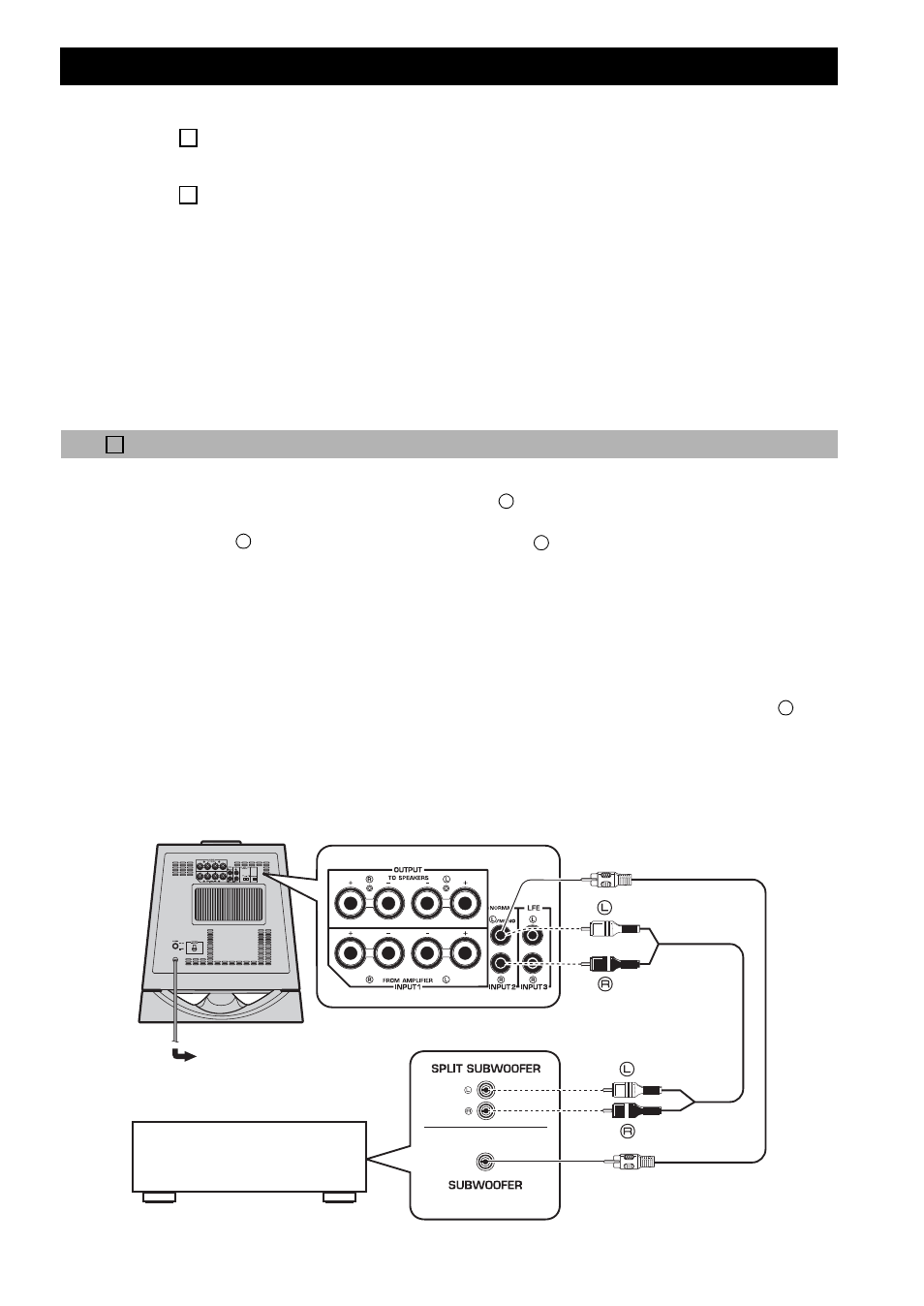

Collegamento ai terminali di uscita di linea (presa a spina) dell’amplificatore 1
L
L R
L
Subwoofer
Amplificatore
A uscita CA
Cavo mono pin
(non incluso)
Cavo audio pin
(non incluso)
