INSTELLING VAN DE SUBWOOFER VOOR GEBRUIK
N
ede
rla
nds
13
Nl

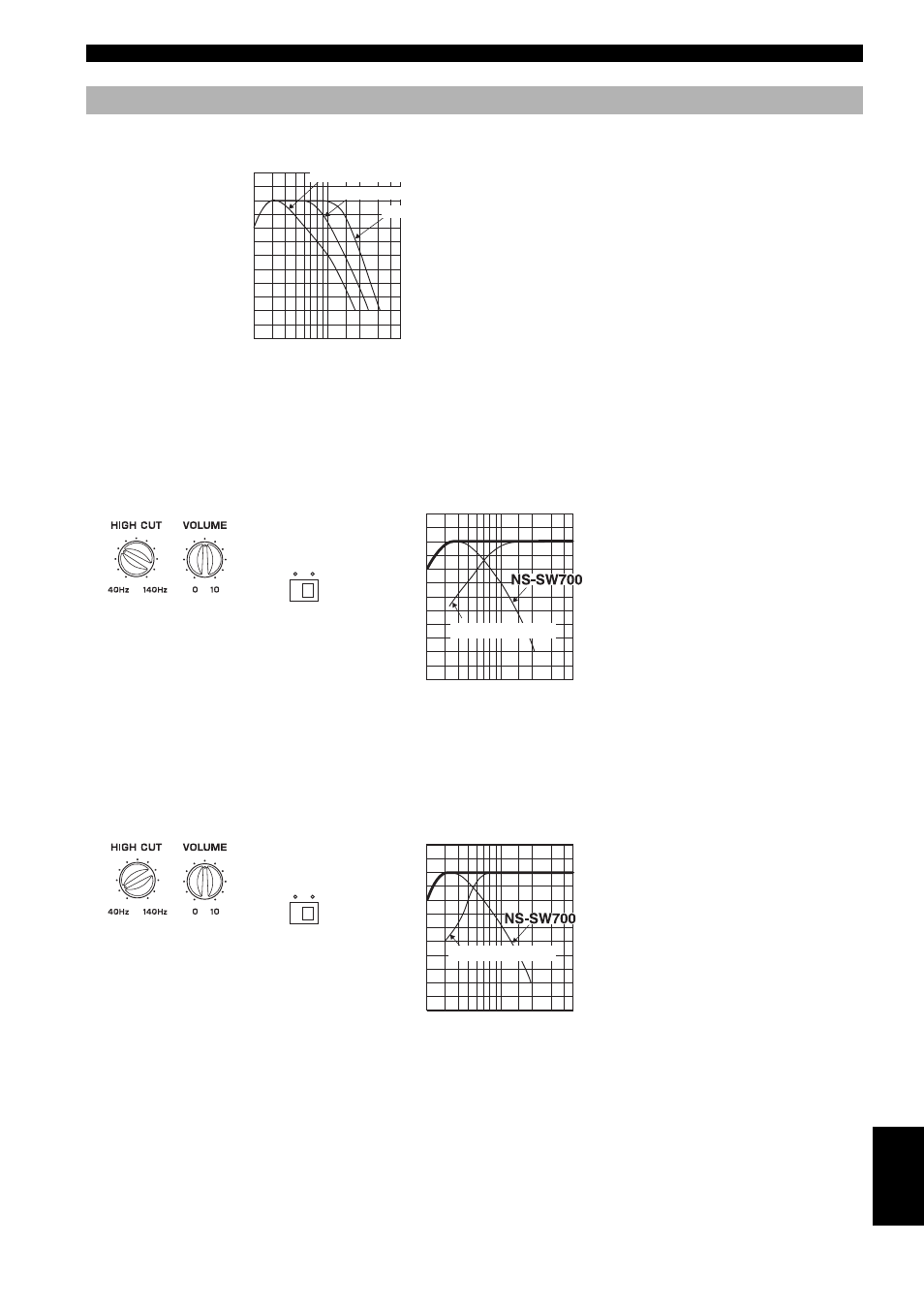

Frequentiekarakteristieken van deze subwoofer
De onderstaande afbeeldingen tonen de optimale instelling van de genoemde regelaars en de resulterende
frequentiekarakteristieken bij gebruik van deze subwoofer in combinatie met een gemiddeld voorluidsprekersysteem.
■
Voorbeeld 1: in combinatie met voorluidsprekers van 10 cm tot 13 cm doorsnede, in een akoestisch
opgehangen 2-wegsysteem
■
Voorbeeld 2: in combinatie met voorluidsprekers van 20 cm tot 25 cm doorsnede, in een akoestisch
opgehangen 2-wegsysteem
*Dit diagram geeft de werkelijke frequentiekarakteristieken niet nauwkeurig weer.
Frequentiekarakteristieken
20
50
100
200
500Hz
40
50
60
70
80
90
dB
HIGH CUT 40 Hz
HIGH CUT 90 Hz
HIGH CUT 140 Hz
20
50
100
200
500Hz
40
50
60
70
80
90
dB
(70 Hz)
PHASE
REV
NORM
(REV)
Voorluidspreker
Diagram van de frequentiekarakteristieken*
20
50
100
200
500Hz
40
50
60
70
80
90
dB
(50 Hz)
(REV)
PHASE
REV
NORM
Voorluidspreker
Diagram van de frequentiekarakteristieken*
