CONEXIONES
8
Es
Seleccione este método si su amplificador no tiene terminal de salida (toma para clavija) de línea.
Si su amplificador dispone de dos conjuntos de terminales de salida de altavoces
delanteros y ambos terminales pueden emitir señales de sonido simultáneamente.
• Conecte un conjunto de terminales de salida de altavoces delanteros del amplificador a los terminales INPUT1 del
altavoz de ultragraves y conecte el otro conjunto de terminales de salida de altavoces delanteros del amplificador a los
altavoces delanteros.
• Ajuste el amplificador de modo que ambos conjuntos de terminales de salida para altavoces delanteros emitan señales
de sonido simultáneamente.
Nota
Si su amplificador sólo tiene un conjunto de terminales de salida de altavoces delanteros, consulte la página 9.
■ Utilización de un altavoz de ultragraves (con cables para altavoces)
■ Utilización de dos altavoces de ultragraves (con cables para altavoces)

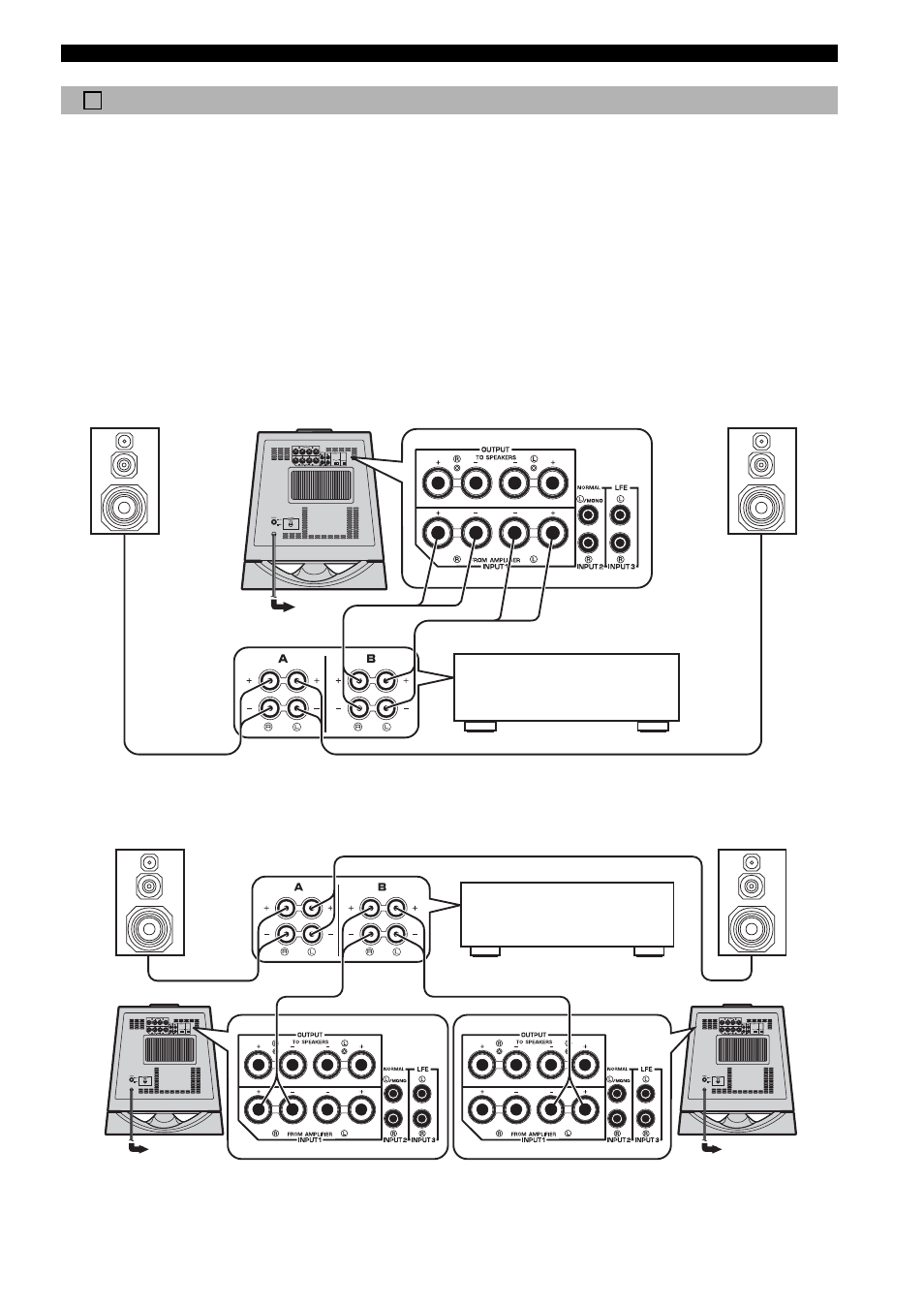

Conexión a los terminales de salida de los altavoces del amplificador 2
Altavoz derecho delantero Altavoz de ultragraves
A una toma de
corriente de CA
Altavoz izquierdo delantero
Amplificador
Terminales de
salida de
altavoces
Amplificador
Altavoz derecho
delantero
Altavoz izquierdo
delantero
Altavoz de ultragraves
A una toma de
corriente de CA
A una toma de
corriente de CA
Altavoz de ultragraves
Terminales de
salida de
altavoces
