6
Fr
Choisissez la méthode de connexion la mieux adaptée à votre système audio.
■ Choisissez la méthode de connexion (pages 6-7) si votre amplificateur
est muni de bornes de sortie de ligne (fiche femelle)
■ Choisissez la méthode de connexion (pages 8-9) si votre amplificateur ne
dispose pas de bornes de sortie de ligne (fiche femelle)
Précautions d’utilisation : débranchez le caisson de graves et les autres composants audio/
vidéo avant d’effectuer les connexions.
Remarques
• Tous les branchements doivent être effectués correctement, c’est-à-dire entre G (gauche) et G, D (droite) et D,
« + » et « + », « – » et « – ». Reportez-vous également au mode d’emploi du composant raccordé au caisson de
graves.
• Ne branchez le caisson de graves et les composants audio/vidéo qu’une fois tous les branchements terminés.
• En cas de raccordement à un amplificateur (ou récepteur AV), connectez la borne SUBWOOFER (ou LOW PASS, etc.)
à l’arrière de l’amplificateur (ou du récepteur AV) à la borne /MONO INPUT2 du caisson de graves.
• Lorsque vous raccordez le caisson de graves aux bornes SPLIT SUBWOOFER situées à l’arrière de l’amplificateur,
veillez à connecter la borne /MONO INPUT2 au côté « G » et la borne INPUT2 au côté « D » des bornes SPLIT
SUBWOOFER.
Remarques
• Certains amplificateurs disposent de bornes de sortie de ligne nommées PRE OUT. Si vous raccordez le caisson
de graves aux bornes PRE OUT de l’amplificateur, assurez-vous que l’amplificateur dispose d’au moins deux
jeux de bornes PRE OUT. Si l’amplificateur ne dispose que d’un seul jeu de bornes PRE OUT, ne raccordez pas
le subwoofer aux bornes PRE OUT. Raccordez plutôt le caisson de graves aux bornes de sortie d’enceinte de
l’amplificateur. (Reportez-vous aux pages 8-9.)
• Pour effectuer un raccordement à la borne de sortie de ligne mono de l’amplificateur, raccorder la borne
/MONO INPUT2.
• Lorsque l’appareil est raccordé aux bornes de sortie de ligne, aucune autre enceinte ne doit être raccordée aux
bornes OUTPUT situées sur le panneau arrière du caisson de graves, car aucun son de sera produit.
■ Utilisation d’un seul caisson de graves
BRANCHEMENTS
1
2

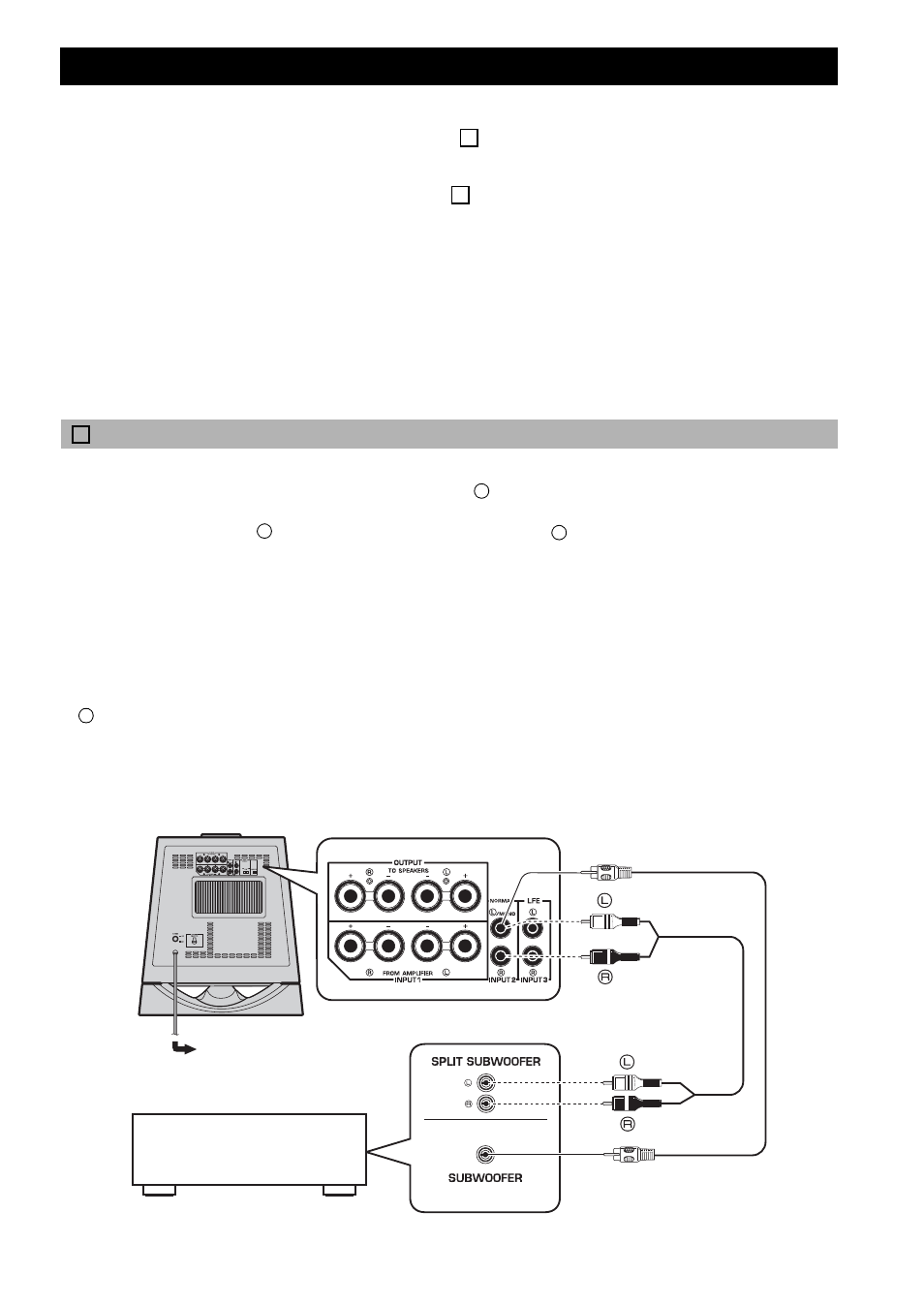

Branchement aux bornes de sortie de ligne (fiche femelle) de l’amplificateur 1
G
G D
G
Caisson de graves
Amplificateur
Vers prise secteur
Fiche mono
(non fournie)
Fiche audio
(non fournie)
