6
Nl
Kies uit de volgende twee aansluitmethoden de methode die het meest geschikt is voor uw audiosysteem.
■
Kies
(pagina's 6-7) als uw versterker lijnuitgangsaansluiting(en)
(pinuitgangen) heeft
■
Kies
(pagina's 8-9) als uw versterker geen lijnuitgangsaansluiting(en)
(pinuitgangen) heeft
Opgelet: ontkoppel de subwoofer en andere audio-/videocomponenten voordat u
aansluitingen tot stand brengt.
Opmerkingen
• Alle verbindingen moeten correct zijn, dit wil zeggen L (links) met L, R (rechts) met R, "+" met "+" en "–" met
"–". Raadpleeg ook de gebruiksaanwijzing van de apparatuur die uw wilt aansluiten op de subwoofer.
• Steek de stekker van de subwoofer en andere audio-/videocomponenten pas in nadat alle aansluitingen tot stand
zijn gebracht.
• Verbind voor aansluiting op een versterker (of AV-ontvanger) de SUBWOOFER-aansluiting (of LOW PASS, enz.) aan
de achterzijde van de versterker (of AV-ontvanger) met de
/MONO INPUT2-aansluiting van de subwoofer.
• Wanneer u de subwoofer aansluit op de SPLIT SUBWOOFER-aansluitingen aan de achterzijde van de versterker, dient
u erop te letten de
/MONO INPUT2-aansluiting aan te sluiten op de "L"-zijde en de
INPUT2-aansluiting aan te
sluiten op de "R"-zijde van de SPLIT SUBWOOFER-aansluitingen.
Opmerkingen
• Bepaalde versterkers zijn voorzien van lijnuitgangsaansluitingen die worden aangeduid met PRE OUT.
Wanneer u de subwoofer op de PRE OUT-aansluitingen van de versterker aansluit, moet de versterker
beschikken over tenminste twee paar PRE OUT-aansluitingen. Sluit de subwoofer niet op de PRE OUT-
aansluitingen aan als de versterker slechts over één paar PRE OUT-aansluitingen beschikt. Sluit in dit geval de
subwoofer aan op de luidsprekeruitgangsaansluitingen van de versterker (zie pagina's 8-9).
• Bij aansluiting op een mono-lijnuitgang van de versterker, sluit u de
/MONO INPUT2-aansluiting aan.
• Bij aansluiting op de lijnuitgangsaansluitingen van de versterker mogen er geen andere luidsprekers op de
OUTPUT-aansluitingen van het achterpaneel van de subwoofer aangesloten worden. Indien deze worden
aangesloten, zullen zij geen geluid produceren.
■
Gebruik van één subwoofer
AANSLUITINGEN
1
2

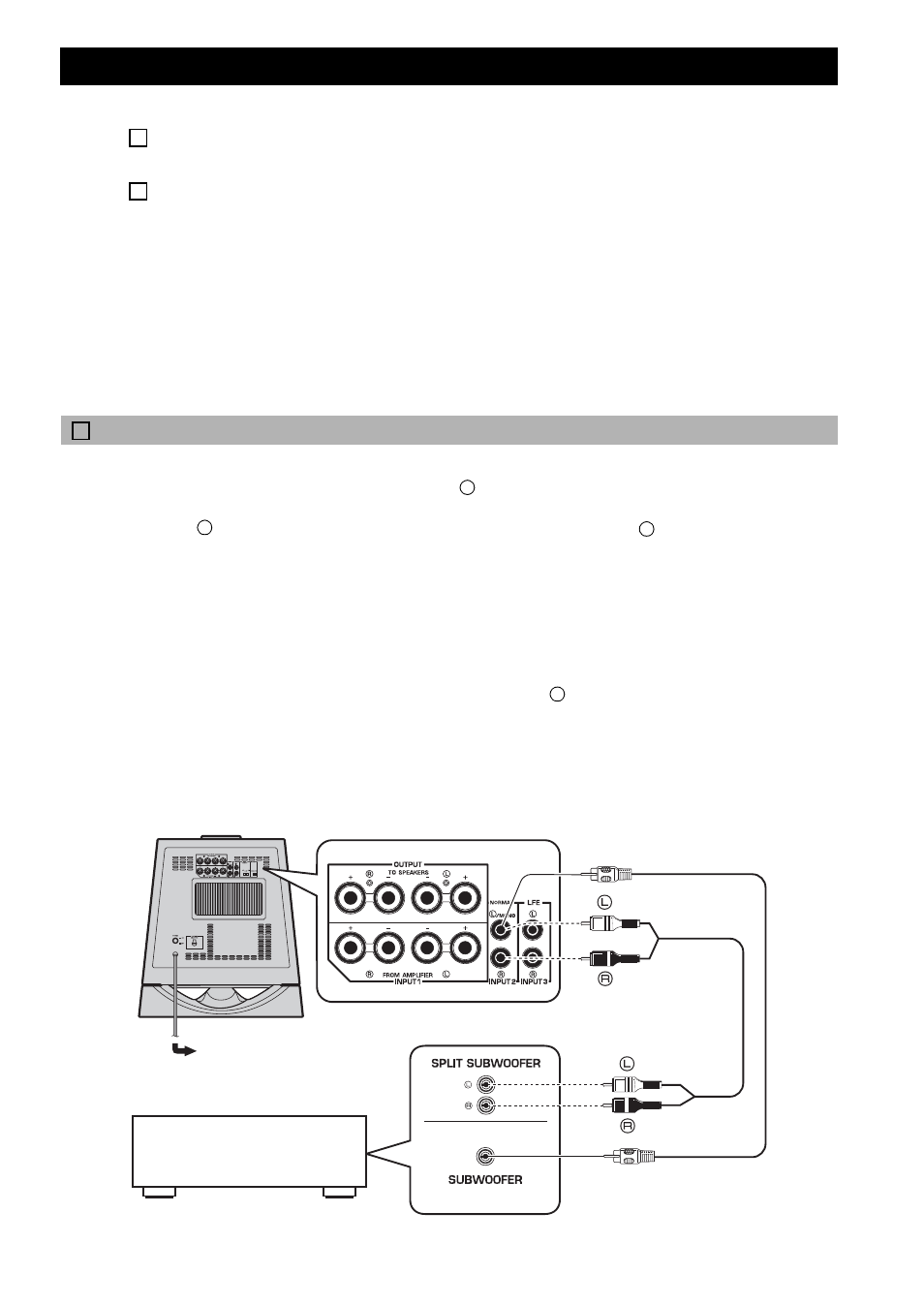

Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker
1
L
L
R
L
Subwoofer
Versterker
Naar stopcontact
Monokabel met
pinstekkers
(niet bijgeleverd)
Audiokabel met
pinstekkers
(niet bijgeleverd)
