6
De
Wählen Sie für den Anschluss je nach Konfiguration Ihres Audio-Systems eine der folgenden zwei Anschlussverfahren aus.
■ Wählen Sie (Seite 6-7), wenn Ihr Verstärker mit Line-
Ausgangsanschlüssen (Steckbuchse) ausgestattet ist.
■ Wählen Sie (Seite 8-9), wenn Ihr Verstärker nicht mit Line-
Ausgangsanschlüssen (Steckbuchse) ausgestattet ist.
Zur Beachtung: Trennen Sie den Subwoofer und die anderen Audio-/Video-Komponenten
ab, bevor Sie Anschlüsse durchführen.
Hinweise
• Alle Anschlüsse müssen ordnungsgemäß durchgeführt werden, d.h. L (links) muss an L, R (rechts) an R, „+“ an
„+“ und „–“ an „–“ angeschlossen werden. Lesen Sie sich außerdem die Bedienungsanleitung der an den
Subwoofer anzuschließenden Komponente durch.
• Schließen Sie nach der Beendigung aller Anschlüsse den Netzstecker des Subwoofers und der anderen Audio-/
Video-Komponenten an.
• Zum Anschließen eines Verstärkers (oder AV-Receivers) müssen Sie den an der Rückseite des Verstärkers (oder AV-Receivers)
befindlichen SUBWOOFER-Anschluss (oder LOW PASS usw.) am /MONO INPUT2-Anschluss des Subwoofers anschließen.
• Stellen Sie beim Anschluss des Subwoofers an die SPLIT SUBWOOFER-Anschlüsse an der Rückseite des Verstärkers
sicher, dass Sie den /MONO INPUT2-Anschluss an die Seite „L“ und den INPUT2-Anschluss an die Seite „R“
der SPLIT SUBWOOFER-Anschlüsse anschließen.
Hinweise
• Einige Verstärker verfügen über Line-Ausgangsanschlüsse, die mit PRE OUT bezeichnet sind. Stellen Sie beim
Anschluss des Subwoofers an die PRE OUT-Anschlüsse des Verstärkers sicher, dass der Verstärker über mindestens
zwei Sätze PRE OUT-Anschlüsse verfügt. Wenn der Verstärker nur mit einem Paar PRE OUT-Anschlüssen
ausgestattet ist, darf der Subwoofer nicht an die PRE OUT-Anschlüsse angeschlossen werden. Schließen Sie den
Subwoofer stattdessen an die Lautsprecher-Ausgangsanschlüsse des Verstärkers an. (Lesen Sie dazu die Seiten 8-9.)
• Schließen Sie beim Anschluss an einen Mono-Line-Ausgangsanschluss des Verstärkers das Kabel an den /
MONO INPUT2-Anschluss an.
• Beim Anschluss an die Line-Ausgangsanschlüsse des Verstärkers dürfen keine anderen Lautsprecher an die
Ausgangsanschlüsse (OUTPUT) auf der Rückseite des Subwoofers angeschlossen werden. Ansonsten ist keine
Tonwiedergabe möglich.
■ Verwendung eines Subwoofers
ANSCHLÜSSE
1
2

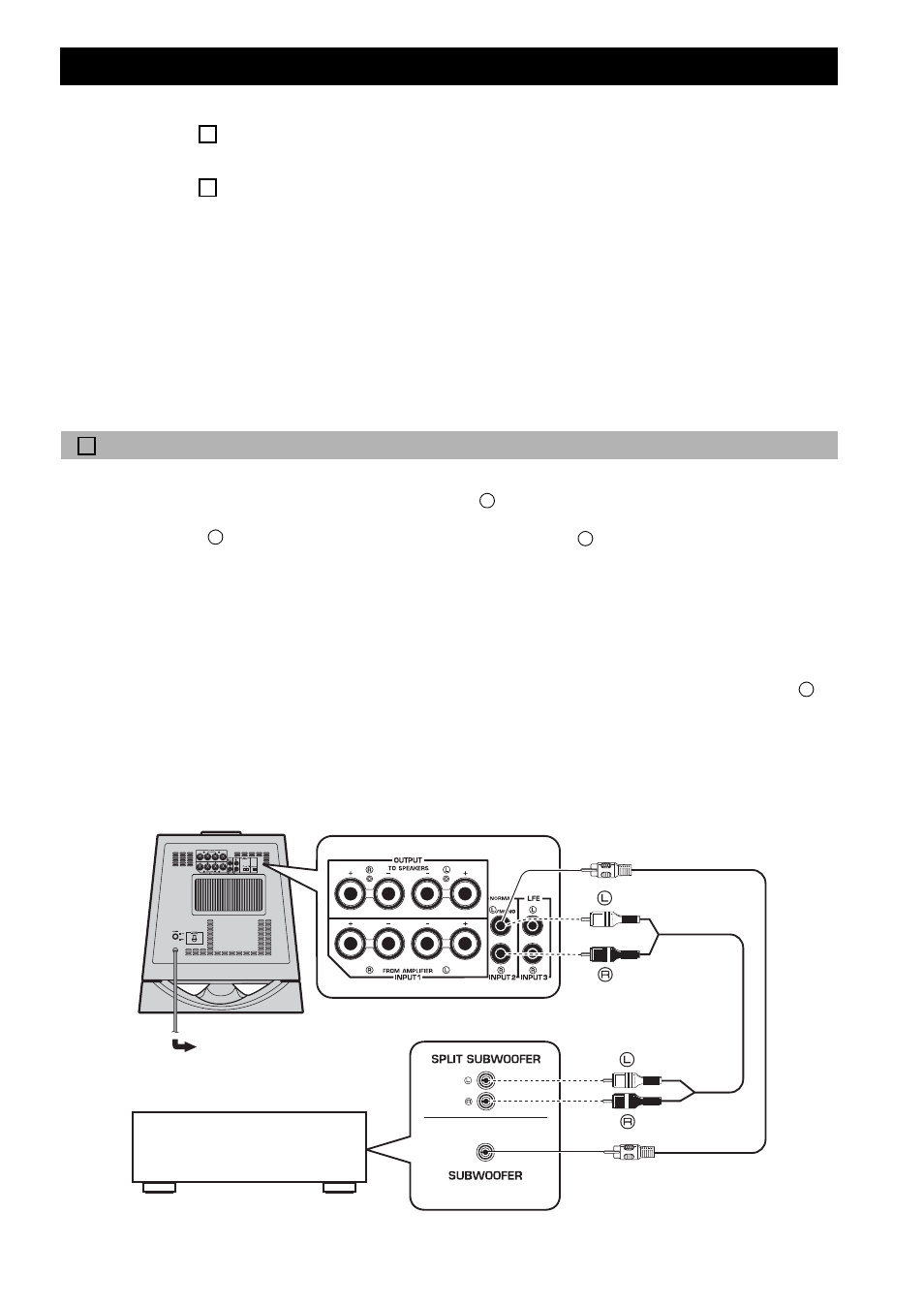

Anschluss an die Line-Ausgangsanschlüsse (Steckbuchse) des Verstärkers 1
L
L R
L
Subwoofer
Verstärker
Zur Netzsteckdose
Mono-Stiftkabel
(nicht mitgeliefert)
Audio-Stiftkabel
(nicht mitgeliefert)
