CONEXIONES
Esp
año
l
9
Es
Si su amplificador sólo tiene un conjunto de terminales de salida de altavoces delanteros.
Conecte los terminales de salida de altavoces del amplificador a los terminales INPUT1 del altavoz de ultragraves y
conecte los terminales OUTPUT del altavoz de ultragraves a los altavoces delanteros.

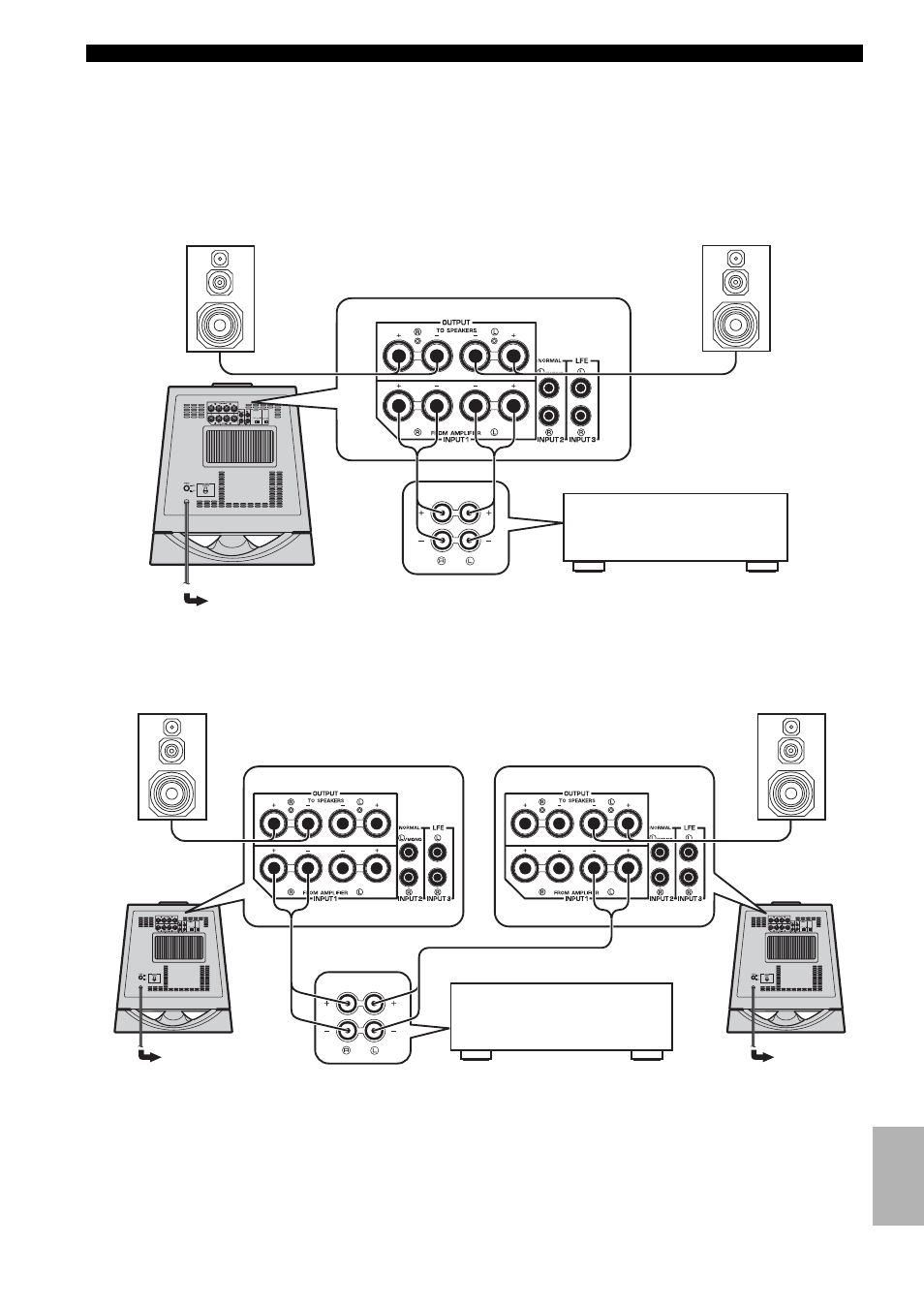

■ Utilización de un altavoz de ultragraves (con cables para altavoces)
■ Utilización de dos altavoces de ultragraves (con cables para altavoces)
Altavoz derecho delantero Altavoz izquierdo delantero
Altavoz de
ultragraves
Amplificador
Terminales de salida
de altavoces A una toma de
corriente de CA
Altavoz derecho delantero Altavoz izquierdo delantero
Altavoz de
ultragraves
Terminales de salida de
altavoces
A una toma de
corriente de CA
A una toma de
corriente de CA
Amplificador
Altavoz de
ultragraves
