Используйте этот метод, если усилитель не оснащен клеммами (контактными гнездами) линейного выхода.
При наличии на усилителе двух комплектов выходных клемм фронтальных
акустических систем с поддержкой одновременного вывода сигнала.
• Подключите один комплект выходных клемм фронтальных акустических систем усилителя к клеммам
INPUT1 сабвуфера, а другой комплект – к фронтальным акустическим системам.
• Настройте усилитель для одновременного вывода сигнала через оба комплекта выходных клемм
фронтальных акустических систем.
Примечание
Если усилитель оснащен только одним комплектом выходных клемм фронтальных акустических систем, см. стр. 9.

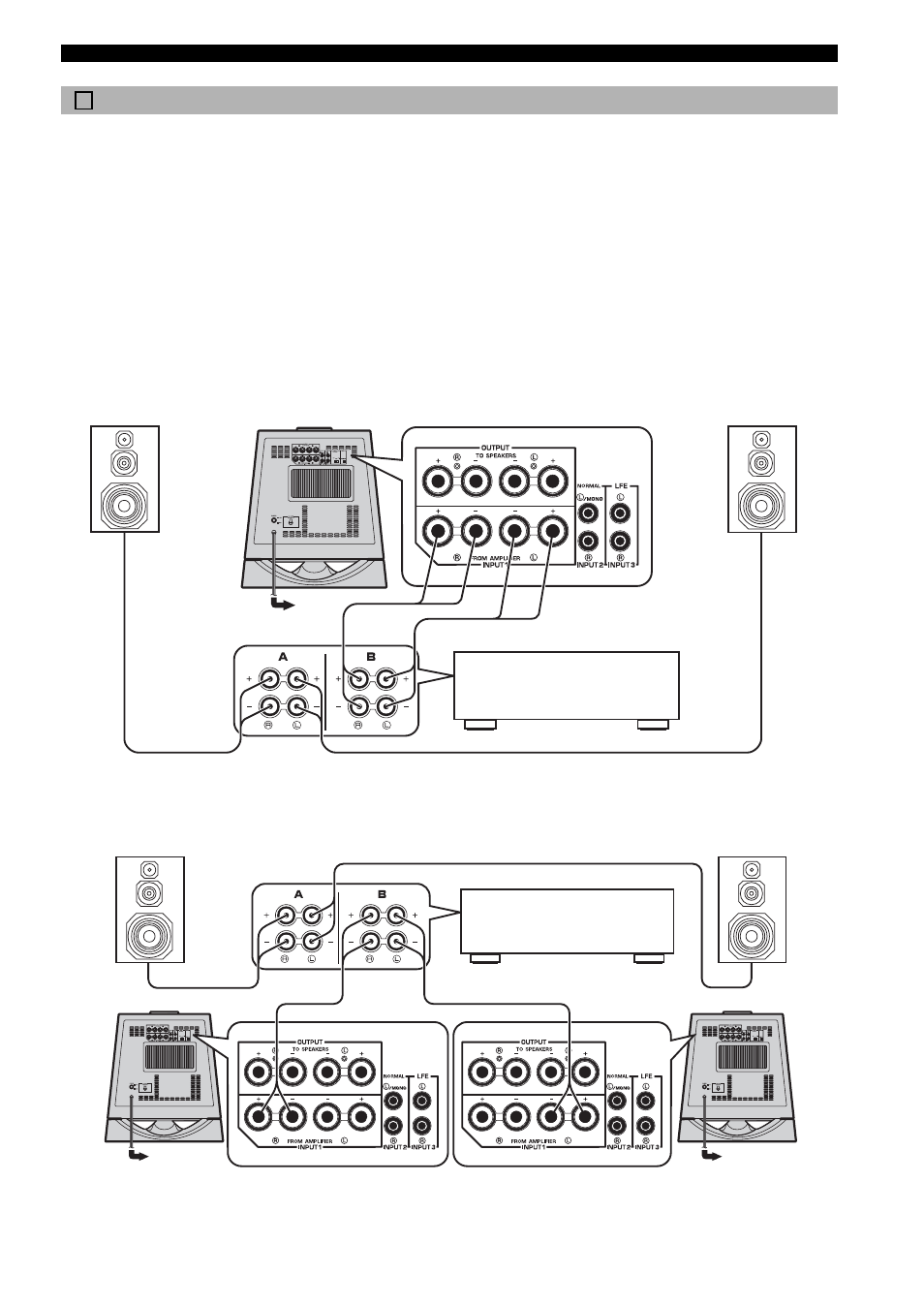

■ Использование одного сабвуфера (с кабелями акустических систем)
■ Использование двух сабвуферов (с кабелями акустических систем)
Подключение к клеммам выхода на акустические системы усилителя 2
Правая фронтальная
акустическая система
Сабвуфер
К электрической розетке
Левая фронтальная
акустическая система
Усилитель
Клеммы
выхода на
акустические
системы
Усилитель
Правая фронтальная
акустическая система
Левая фронтальная
акустическая система
Сабвуфер
К электрической
розетке
К электрической
розетке
Сабвуфер
Клеммы
выхода на
акустические
системы
