CONEXIONES
10
Es
Para las conexiones, mantenga los cables de altavoz lo más
cortos posible. No junte ni enrolle la parte sobrante de los
cables. Si las conexiones son defectuosas, no se escuchará
ningún sonido del altavoz de ultragraves o de los altavoces,
de ninguna de las dos fuentes. Asegúrese de que las marcas
de polaridad + y – de los cables del altavoz se respetan y se
ajustan correctamente. Si dichos cables están conectados
con la polaridad invertida, el sonido tendrá poca
naturalidad y sentirá que faltan graves.
Precaución
No deje que los cables pelados se toquen; si lo hace, el altavoz
de ultragraves, el amplificador o ambos podrían averiarse.

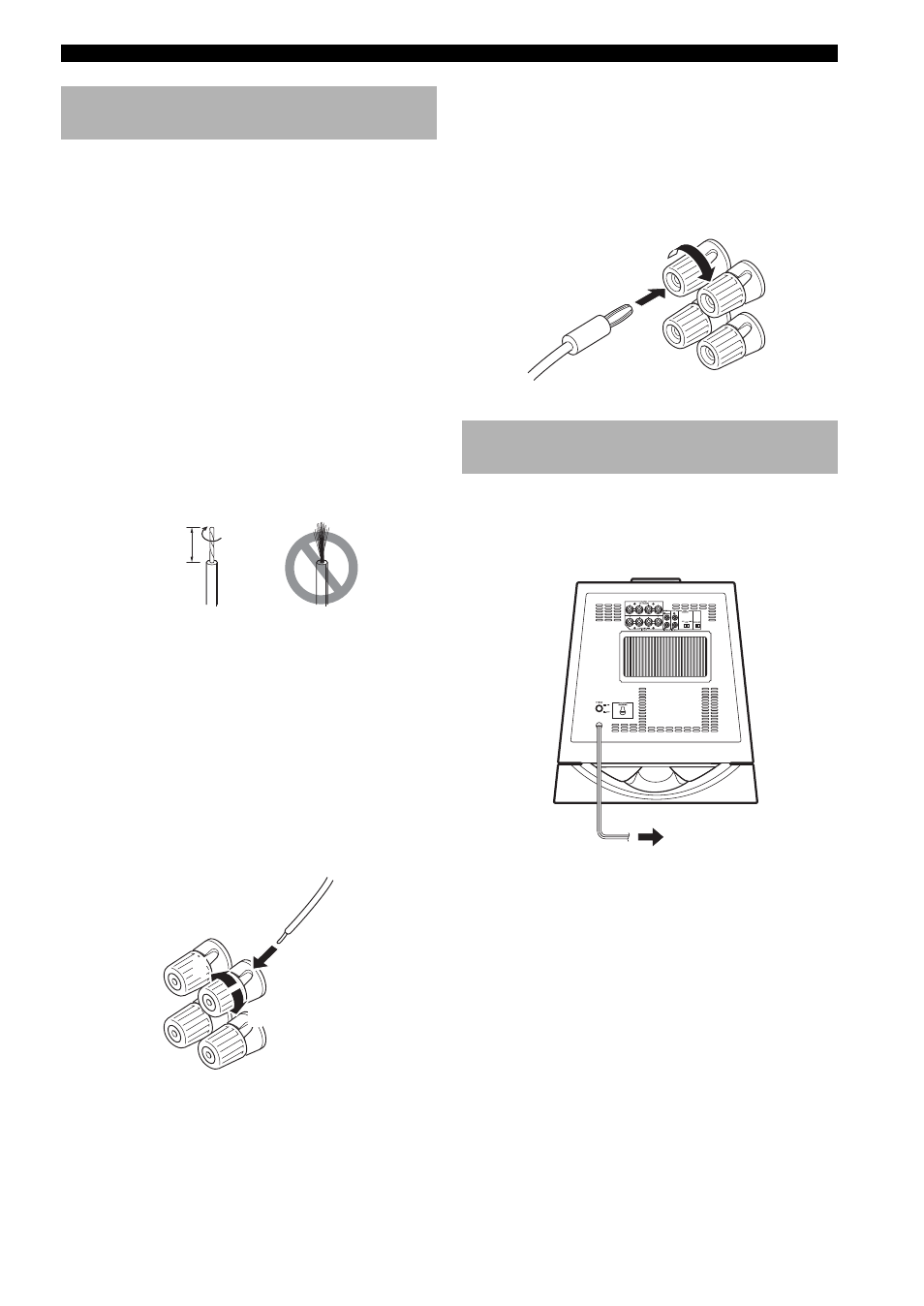

■ Antes de conectar el aparato
Retire 10 mm de la capa aislante que cubre lo extremos de
cada cable de altavoz.
■ Cómo conectar
1
Afloje la perilla del terminal, tal y como se muestra en
la figura.
2
Inserte el cable pelado.
3
Apriete el nudo.
4
Tire ligeramente de los cables en el terminal para
verificar que está firmemente conectado.
Sólo para modelos para EE.UU., Canadá y
Australia
También puede realizarse conexión con clavijas banana.
1
Apriete el nudo del terminal.
2
Inserte la clavija banana en el terminal.
Enchufe el altavoz de ultragraves y otros componentes de
audio/video después de que haya finalizado todas las
conexiones en las tomas de CA.
Conexión a los terminales INPUT1/
OUTPUT del altavoz de ultragraves
Bein Mal
10 mm
2
1
3
Rojo: positivo (+)
Negro: negativo (
– )
Enchufe el altavoz de ultragraves a
la toma de corriente de CA
2
1
A una toma de corriente
de CA
