ANSCHLÜSSE
10
De
Halten Sie die Lautsprecherkabel für den Anschluss so
kurz wie möglich. Binden Sie zu lange Kabel nicht
zusammen und rollen Sie sie nicht auf. Wenn die
Anschlüsse fehlerhaft sind, wird keinerlei Ton vom
Subwoofer oder von den Lautsprechern oder von beiden
Geräten ausgegeben. Stellen Sie sicher, dass die
Polaritätenmarkierung + und – der Lautsprecherkabel
beachtet und ordnungsgemäß angeschlossen werden.
Wenn diese Kabel vertauscht werden, erscheint der Klang
unnormal und die Bässe fehlen.
Zur Beachtung
Vermeiden Sie, dass sich die bloßen Lautsprecherdrähte
berühren, da dies zu einer Beschädigung des Subwoofers oder
des Verstärkers oder zu einer Beschädigung beider Geräte
führen könnte.

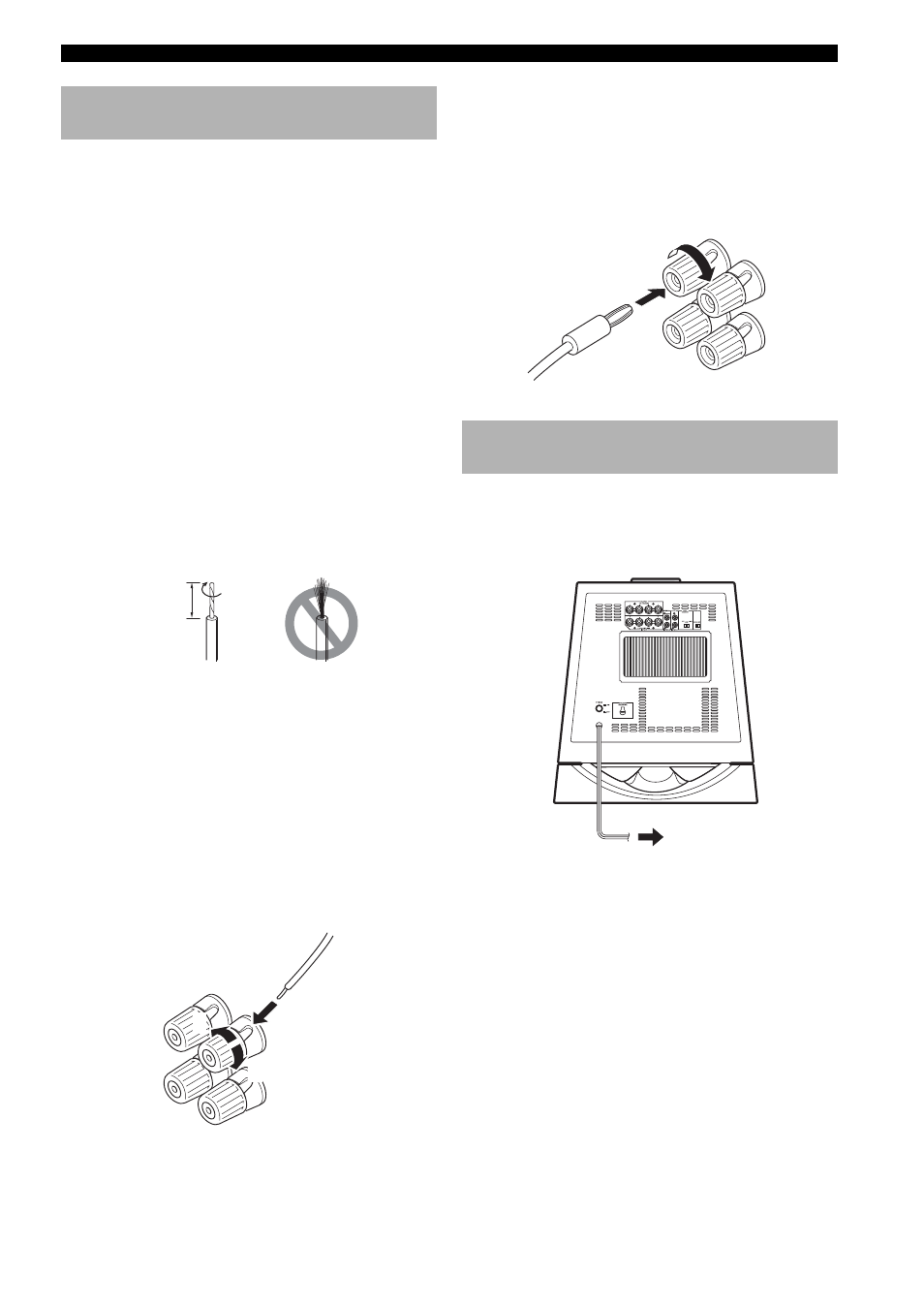

■ Vor dem Anschluss
Entfernen Sie 10 mm der Isolierung am Ende der einzelnen
Lautsprecherkabel.
■ Anschluss
1
Lösen Sie den Knopf des Anschlusses wie in der
Abbildung dargestellt.
2
Führen Sie den bloßen Draht ein.
3
Ziehen Sie den Knopf fest.
4
Ziehen Sie leicht am Kabel, um zu kontrollieren, ob es
fest angeschlossen ist.
Nur für Modelle für USA, Kanada und Australien
Bananenstecker-Anschlüsse sind ebenfalls möglich.
1
Ziehen Sie den Anschlussknopf fest.
2
Stecken Sie einfach den Bananenstecker in den
Anschluss.
Schließen Sie nach der Beendigung aller Anschlüsse den
Netzstecker des Subwoofers und der anderen Audio-/
Video-Komponenten an die Netzsteckdosen an.
Anschluss an die INPUT1/OUTPUT-
Anschlüsse des Subwoofers
Richtig Falsch
10 mm
2
1
3
Rot: positiv (+)
Schwarz: negativ (
– )
Schließen Sie den Subwoofer an die
Netzsteckdose an
2
1
Zur Netzsteckdose
