HEIDENHAIN TNC 620
81
3.1
Основные
по
л
о
ж
е
ния
Система привязки фрезерных станков
При обработке заготовки на фрезерном станке в общем случае

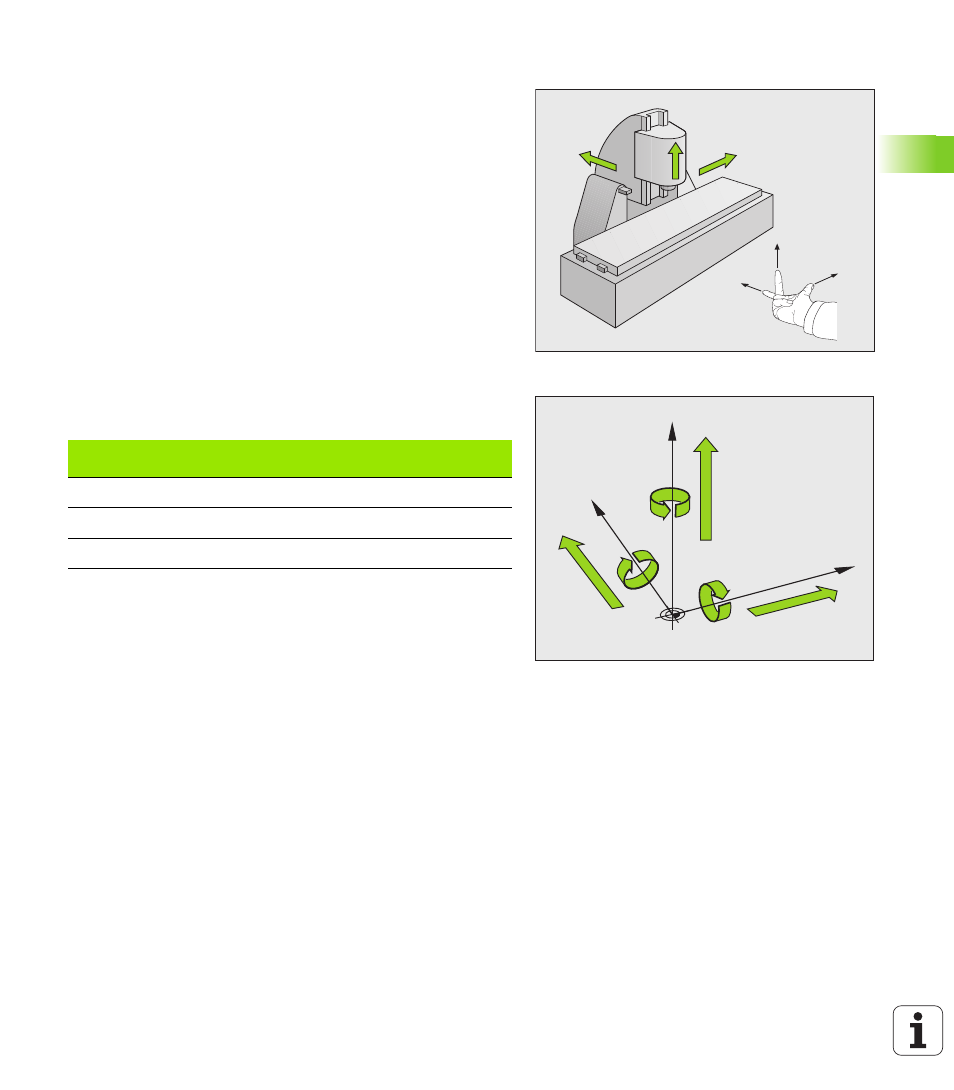

применяется декартова система координат. На рисунке справа
показана связь между декартовой системой координат и осями
станка. Правило правой руки служит ориентиром, облегчающим
запоминание: если средний палец указывает направление оси
инструмента от заготовки к инструменту, то он показывает
направление Z+, большой палец - направление X+, а
указательный - направление Y+.
TNC 620 может управлять опционально 5 осями. Кроме главных
осей X, Y и Z существуют параллельные дополнительные оси U,
V и W. Оси вращения обозначаются буквами A, B и C. На рисунке
справа внизу показана связь дополнительных осей или осей
вращения с главными осями.
Обозначение осей на фрезерных станках
Оси X, Y и Z на вашем фрезерном станке также обозначаются как
ось инструмента, главная ось (1-я ось) и вспомогательная ось (2-я
ось). Расположение оси инструмента определяется
взаимосвязью между главной и вспомогательной осью.
+X
+Y
+Z
+X
+Z
+Y
W+
C+
B+
V+
A+
U+
Y
X
Z
Ось инструмента
Главная ось
Вспомогательная
ось
X
Y
Z
Y
Z
X
Z
X
Y
