HEIDENHAIN TNC 620
241
7.6
Примеры
программиров
ания

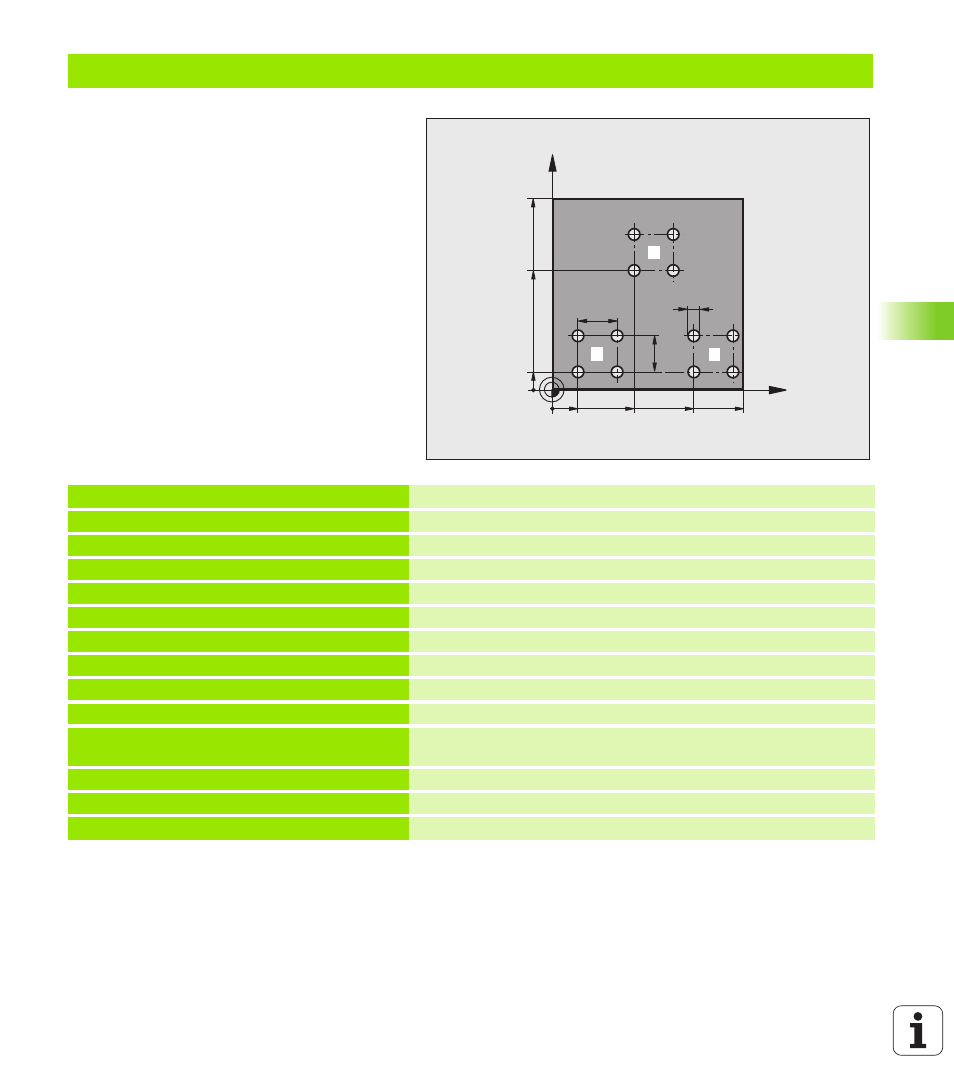

Пример: группы отверстий
Выполнение программы
Подвод к группам отверстий в главной
программе
Вызов группы отверстий (подпрограмма 1)
Один раз запрограммируйте группу
отверстий в подпрограмме 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Вызов инструмента
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 200 SVERLENIE
Определение цикла "Сверление"
Q200=2
;BEZOP. RASST.
Q201=-10 ;GLUBINA
Q206=250 ;F VREZANIE
Q202=5
;GLUBINA VREZANIJA
Q210=0
;VREMJA VIDERZHKI
VVERHU
Q203=+0 ;KOORD. POVERHNOSTI
Q204=10 ;2 BEZOP. RASST.
Q211=0.25 ;VREMJA VIDERZHKI VNIZU
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
