HEIDENHAIN TNC 620 243
7.6
Примеры
программиров
ания

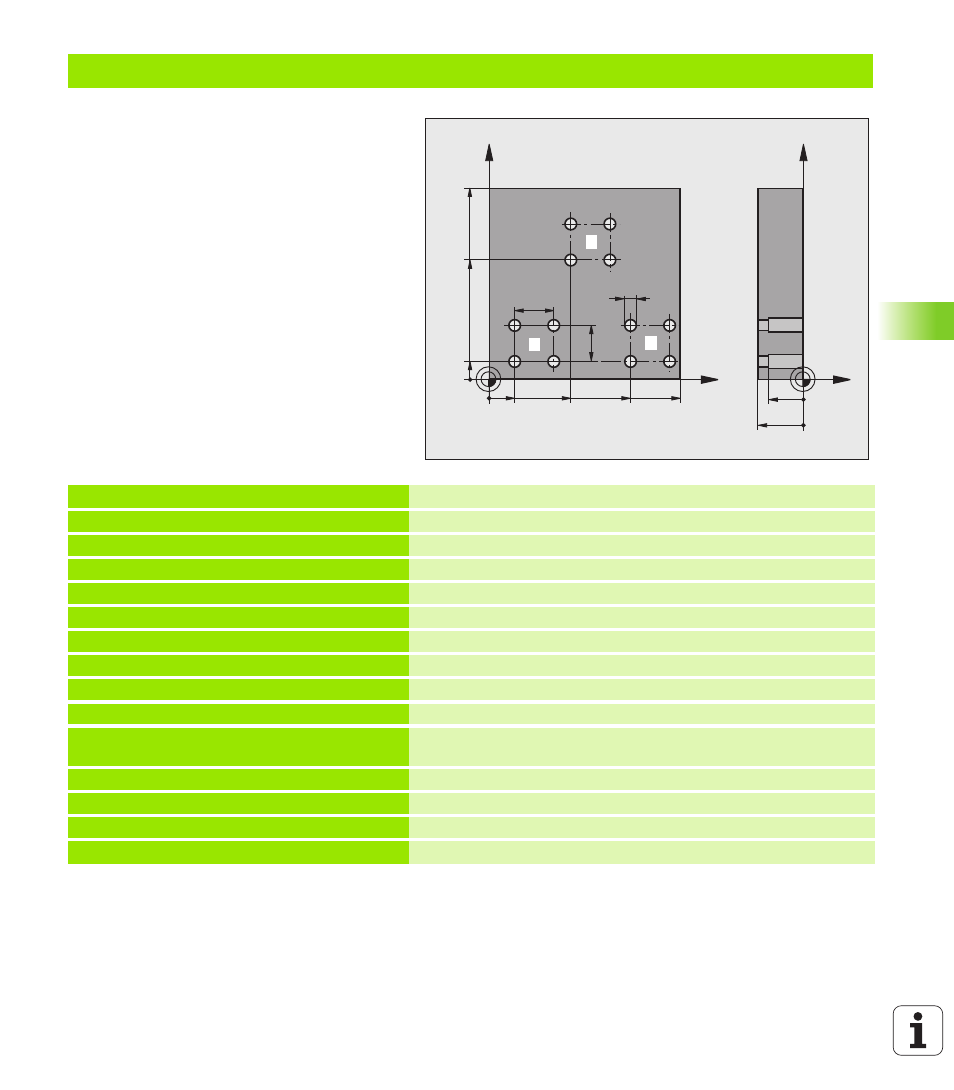

Пример: группа отверстий, выполняемая несколькими инструментами
Выполнение программы
„ Программирование циклов обработки в
главной программе
„ Вызов полного плана сверления
(подпрограмма1)
„ Подвод к группе отверстий в подпрограмме 1,
вызов группы отверстий (подпрограмма 2)
„ Один раз запрограммируйте группу
отверстий в подпрограмме 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000 Вызов инструмента: центровое сверло
4 L Z+250 R0 FMAX Отвод инструмента
5 CYCL DEF 200 SVERLENIE Определение цикла "Центровка"
Q200=2 ;BEZOP. RASST.
Q202=-3 ;GLUBINA
Q206=250 ;F VREZANIE
Q202=3 ;GLUBINA VREZANIJA
Q210=0 ;VREMJA VIDERZHKI
VVERHU
Q203=+0 ;KOORD. POVERHNOSTI
Q204=10 ;2 BEZOP. RASST.
Q211=0.25 ;VREMJA VIDERZHKI VNIZU
6 CALL LBL 1 Вызов подпрограммы 1 для полного плана сверления
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
