Определение угла между опорной осью угла и кромкой
заготовки
U Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U Угол разворота: запишите отображаемый угол
поворота, если впоследствии захотите
восстановить выполненный ранее разворот
плоскости обработки
U Выполните разворот плоскости обработки по
стороне, используемой для сравнения (смотри
„Выверка заготовки с помощью измерительного
щупа (опция ПО Touch probe functions)” на
странице 438)
U С помощью Softkey ОЩУПЫВАНИЕ ROT выведите
индикацию угла между опорной осью угла и
кромкой заготовки в качестве угла разворота
U Отмените разворот плоскости обработки или
восстановите первоначальный разворот
плоскости обработки
U Назначьте для угла разворота записанное
значение

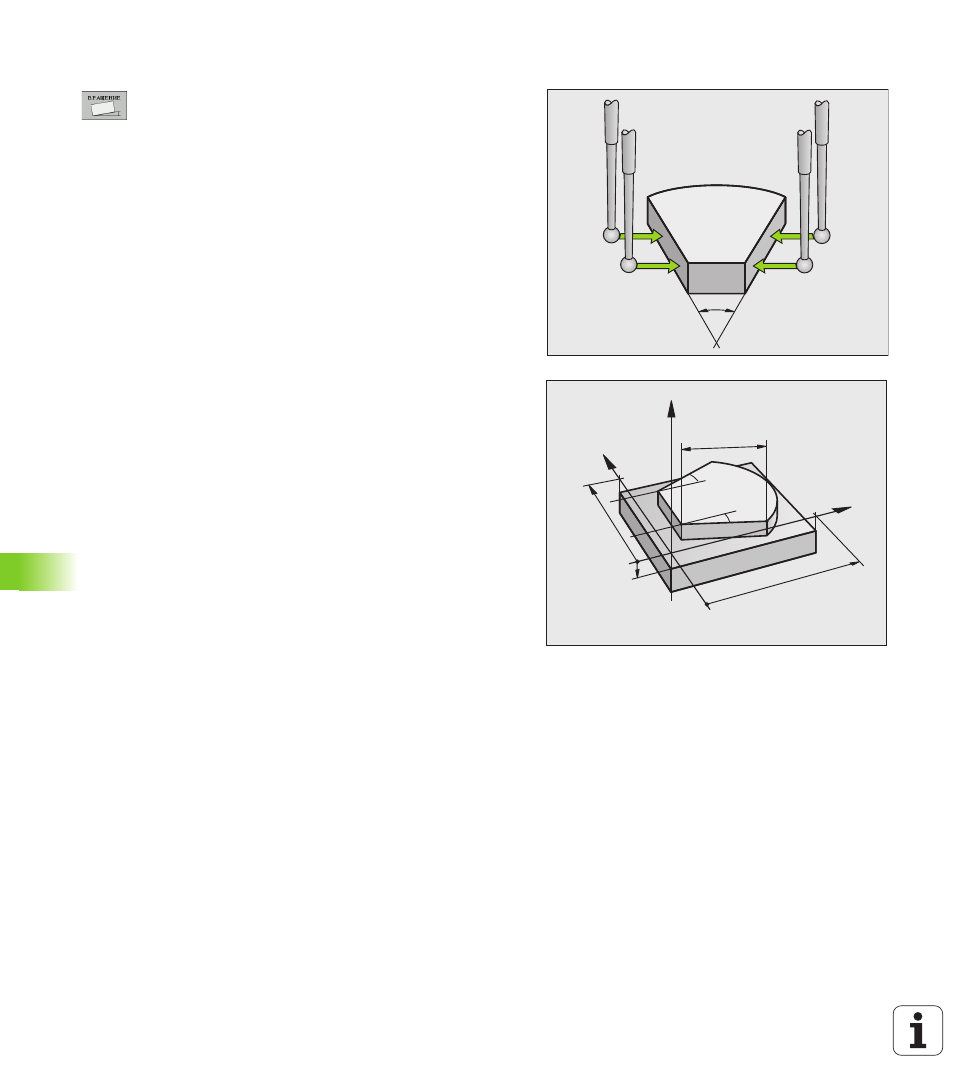

Определение угла между двумя кромками заготовки
U Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U Угол разворота: запишите указанный угол разворота, если
впоследствии захотите восстановить выполненный ранее
разворот плоскости обработки
U Выполните разворот плоскости обработки для первой стороны
(смотри „Выверка заготовки с помощью измерительного щупа
(опция ПО Touch probe functions)” на странице 438).
U Ощупывание второй стороны производится как же, как при
развороте плоскости обработки, не задавайте для угла
разворота значение, равное 0!
U С помощью Softkey ОЩУПЫВАНИЕ ROT отобразите угол РА
между кромками заготовки как угол разворота
U Отмените разворот плоскости обработки или восстановите
первоначальный разворот плоскости обработки: задайте для
угла разворота записанное значение
