438
Ручное управление и наладка
13.7
Выв
ерка
за
го
то
в
ки
с
по
м
о
щью
из
мерительног
о
щупа
(
опция
ПО
Touch probe functions)
13.7 Выверка заготовки с
помощью измерительного
щупа (опция ПО Touch probe
functions)
Введение
Система ЧПУ компенсирует наклонное закрепление заготовки на
основе расчета с помощью "разворота плоскости обработки".
Для этого ЧПУ назначает в качестве угла разворота угол,
образуемый поверхностью заготовки и опорной осью угла

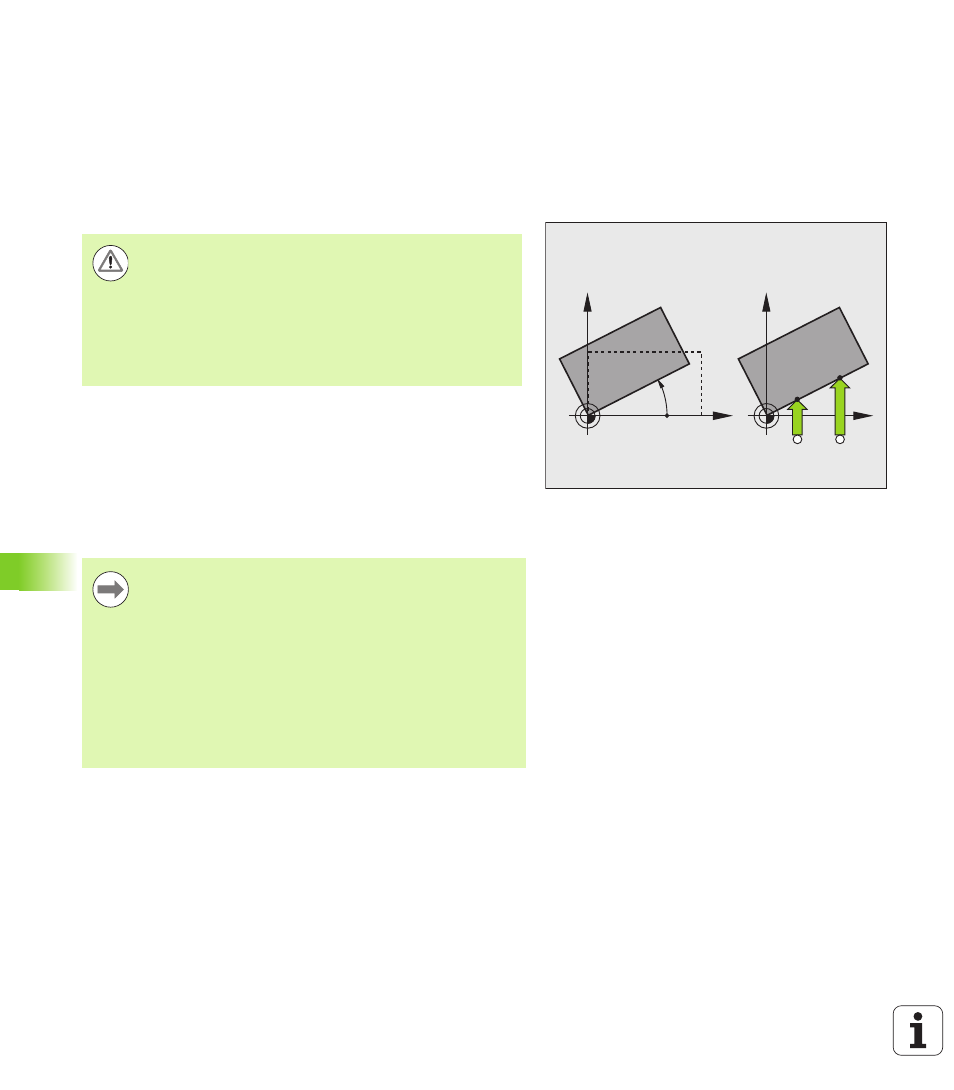

плоскости обработки. См. рис. справа.
В зависимости от оси инструмента система ЧПУ сохраняет
разворот плоскости обработки в графах SPA, SPB или SPC
таблицы предустановок.
X
Y
PA
X
Y
A
B
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Если вы используете функции касания в наклоненной
плоскости обработки, то вы должны установить 3D-
ROT в Активное состояние для ручного и
автоматического режима работы.
Всегда выбирайте направление ощупывания
наклонного положения заготовки, перпендикулярное
опорной оси угла.
Для правильного расчета разворота плоскости
обработки при выполнении программы следует
программировать обе координаты плоскости
обработки в первом кадре перемещения.
Разворот плоскости обработки также можно
использовать в комбинации с PLANE-функцией; в
таком случае следует сначала активировать разворот
плоскости обработки, а затем PLANE-функцию.
