172 Программирование: инструменты
5.3
Коррекция
инстр
умента

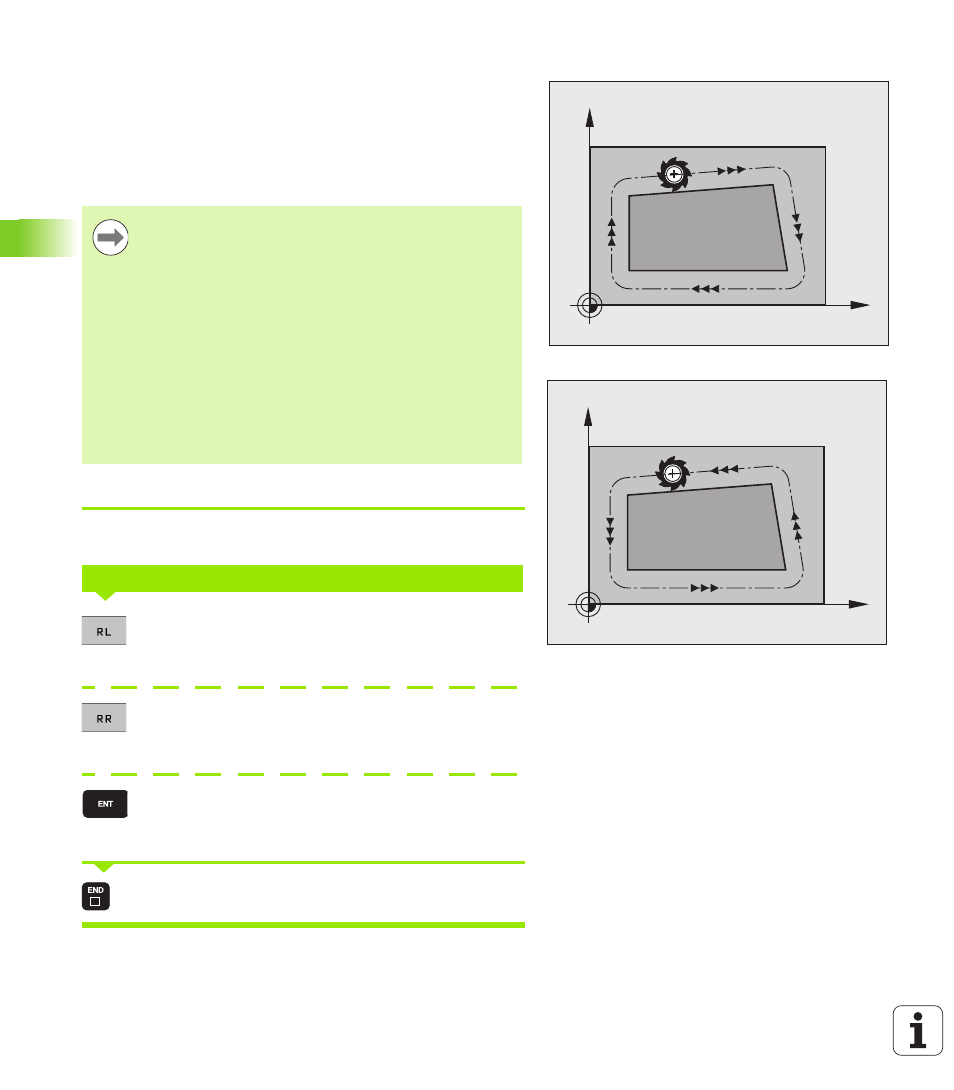

Движения по траектории с поправкой на радиус: RR и RL
При этом центр инструмента находится на расстоянии радиуса
инструмента от запрограммированного контура. Понятия “справа”
и “слева” обозначают положение инструмента в направлении
перемещения по контуру заготовки. См. рисунки.
Ввод поправки на радиус
Поправка на радиус вводится в L-кадре. Введите координаты
целевой точки и подтвердите кнопкой ENT
Движение инструмента слева от
запрограммированного контура: нажмите клавишу
Softkey RL или
Движение инструмента справа от
запрограммированного контура: нажмите клавишу
Softkey RR или
Движение инструмента без поправки на
радиус/отмена поправки на радиус: нажмите
кнопку ENT
Конец кадра: нажмите кнопку END
X
Y
RL
X
Y
RR
RR Инструмент перемещается справа от контура
RL Инструмент перемещается слева от контура
Между двумя кадрами программы с различными
поправками на радиус RR и RL должно находиться не
менее одного кадра перемещения на плоскости
обработки без поправки на радиус (т.е. с R0).
Система ЧПУ активирует поправку на радиус к концу
кадра, в котором коррекция была запрограммирована
в первый раз.
В первом кадре с поправкой на радиус RR/RL и при
отмене с помощью R0 система ЧПУ всегда
позиционирует инструмент перпендикулярно к
программируемой точке старта или конечной точке.
Позиционировать инструмент перед первой или за
последней точкой контура следует так, чтобы не
повредить контур.
ПОПРАВКА НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
