76
Введение
2.6
Д
о
по
лнительные
у
с
тройств
а: 3D-
из
мерительные
щупы
и
эл
ектронные
м
ах
о
вички
фир
м
ы
HEIDENHAIN
2.6 Дополнительные устройства:
3D-измерительные щупы и
электронные маховички
фирмы HEIDENHAIN
3D-щупы (опция ПО Touch probe function)
С помощью различных измерительных щупов HEIDENHAIN
можно выполнять следующие действия:
проводить автоматическую наладку заготовок
быстро и точно задавать координаты точек привязки
выполнять измерения заготовки во время отработки программы
измерять и проверять инструменты
Измерительные щупы TS 220, TS 440, TS 444, TS 640 и TS 740
Эти измерительные щупы подходят для автоматической выверки
заготовок, определения координат точек привязки и для
измерений заготовки. TS 220 передает коммутационные сигналы
по кабелю и может использоваться как экономичная
альтернатива в тех случаях, когда вам необходимо выполнить
оцифровку.

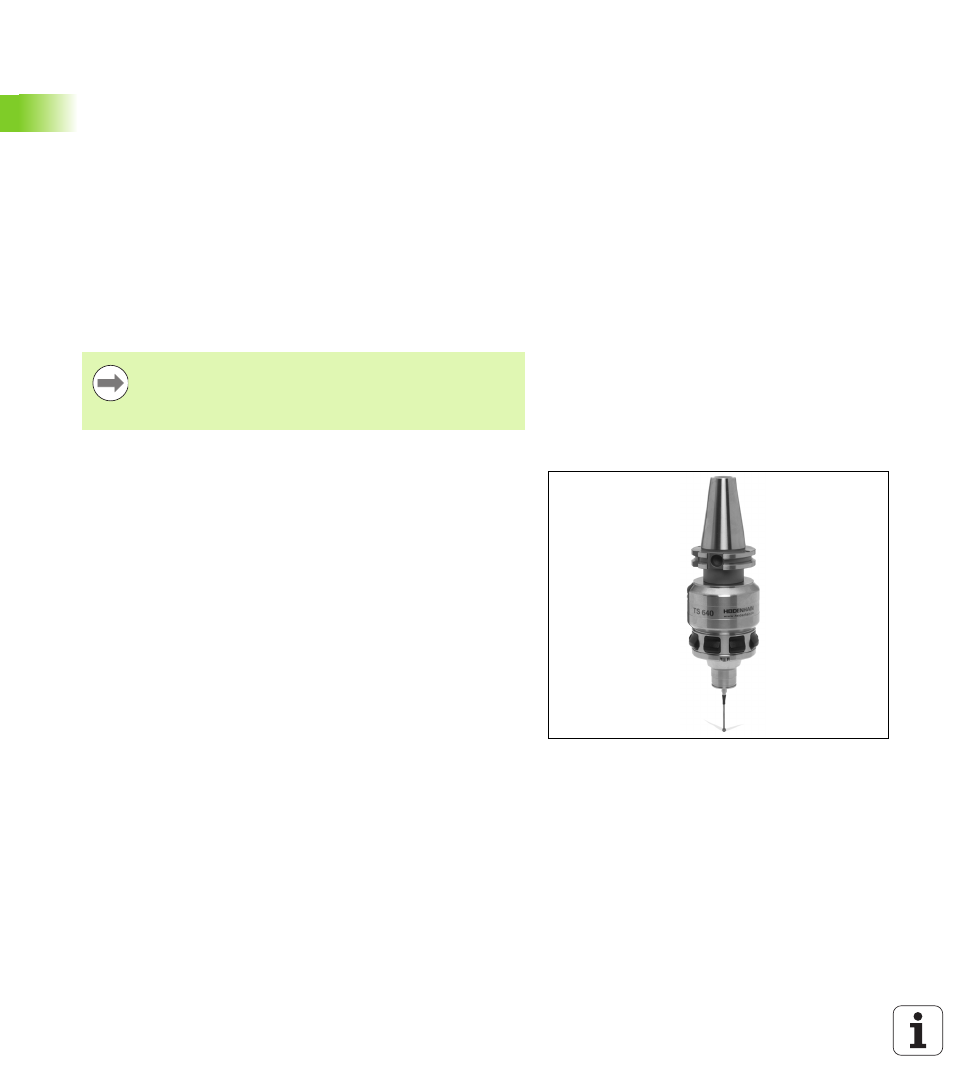

Специально для станков с устройством смены инструмента
предназначены щупы TS 640 (см. рисунок) и щупы меньшего
размера TS 440, которые передают коммутационные сигналы без
кабеля при помощи инфракрасного излучения.
Принцип действия: в измерительных щупах фирмы HEIDENHAIN
износостойкий оптический выключатель регистрирует отклонение
измерительного стержня. Генерируемый при этом сигнал
обеспечивает сохранение в памяти фактического значения
текущей позиции измерительного щупа.
Все функции измерительных щупов описаны в
руководстве пользователя по программированию
циклов. Для того, чтобы получить данное руководство,
обратитесь в компанию HEIDENHAIN. ID: 679220-xx.
