Программирование: программирование контуров
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

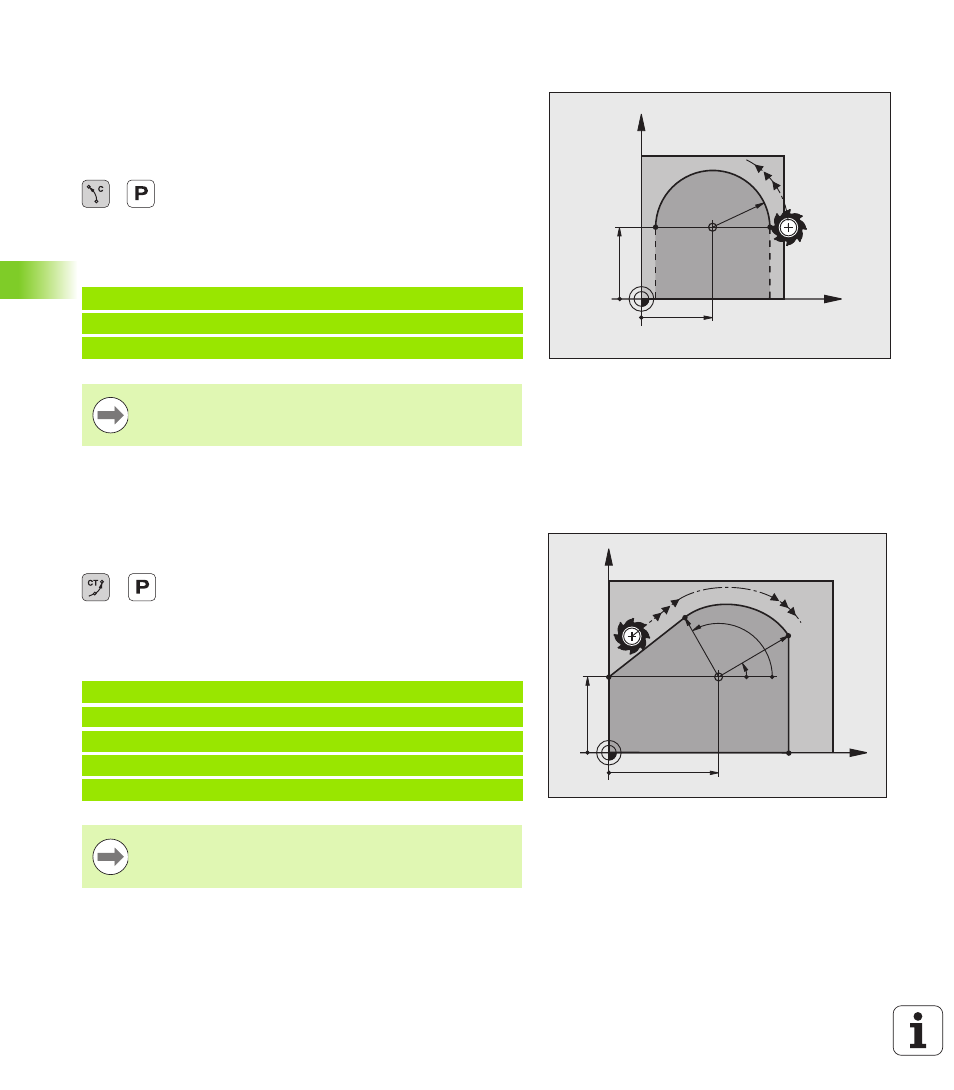

Круговая траектория CP вокруг полюса CC
Радиус полярных координат PR одновременно является
радиусом дуги окружности. PR определяется расстоянием от
точки старта до полюса CC. Последняя запрограммированная
позиция инструмента перед круговой траекторией является ее
точкой старта.
U
Полярные координаты-угол PA: угловое
положение конечной точки прямой между
-99999,9999° и +99999,9999°
U
Направление вращения DR
Примеры NC-кадров
Круговая траектория CTP с плавным
переходом
Инструмент перемещается по круговой траектории, плавно
переходящей из предыдущего элемента контура.
U
Полярные координаты-радиус PR: введите
расстояние конечной точки прямой до полюса CC
U
Полярные координаты-угол PA: угловое
положение конечной точки круговой траектории
Примеры NC-кадров
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
При использовании инкрементальных координат
введите тот же самый знак числа для DR PA.
X
Y
40
35
CC
30°
120°
R30
R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Полюс не является центром окружности контура!
