Коррекция на радиус инструмента, Смотри „коррекция на радиус, 3 коррекция инстр умента – Инструкция по эксплуатации HEIDENHAIN TNC 620 (73498x-01)
Страница 171
HEIDENHAIN TNC 620
171
5.3
Коррекция
инстр
умента

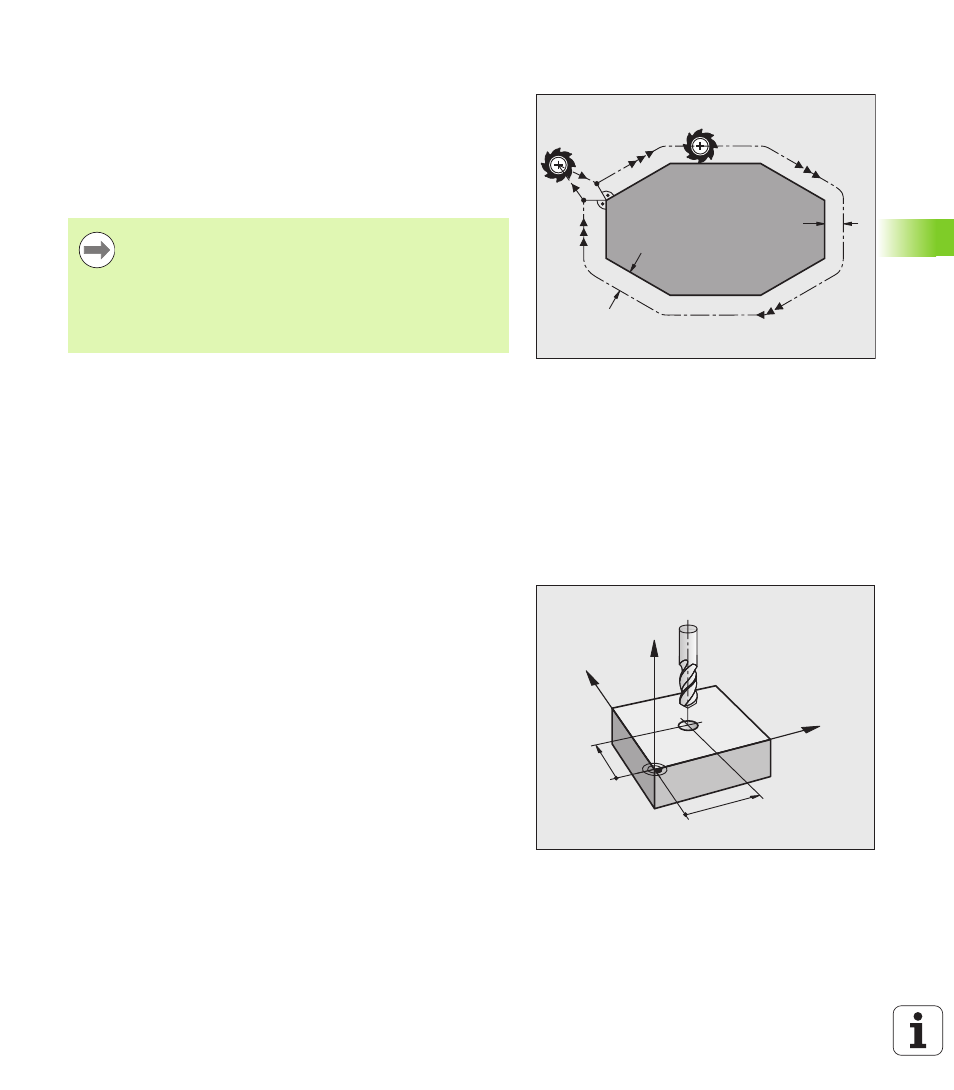

Коррекция на радиус инструмента
Кадр программы для перемещения инструмента содержит
RL или RR для коррекции на радиус
R0, если коррекция на радиус не должна выполняться
Коррекция на радиус начинает учитываться сразу после вызова
инструмента и его перемещения с помощью кадра прямых на
плоскости обработки с RL или RR.
При поправке на радиус система ЧПУ учитывает как дельта-
значения из кадра TOOL CALL, так и дельта-значения из таблицы
инструментов.
Величина поправки = R + DR
TOOL CALL
+ DR
TAB
, где
Движения по траектории без поправки на радиус: R0
Инструмент и его центр перемещаются на плоскости обработки по
запрограммированной траектории или на запрограммированные
координаты.
Применение: сверление, предварительное позиционирование.
R
R
R0
RL
Система ЧПУ отменяет поправку на радиус, если:
программируется кадр прямых с R0
выполняется выход из контура с помощью функции
DEP
программируется вызов PGM CALL
вызывается новая программа с помощью PGM MGT
R:
Радиус инструмента R из TOOL DEF-кадра
или из таблицы инструментов
DR
TOOL CALL
:
Припуск DR на радиус из кадра TOOL CALL
DR
TAB:
Припуск DR для радиуса из таблицы
инструментов
Y
X
Z
X
Y
