2.2
Диспл
ей
и
пу
ль
т
управ
л
ения

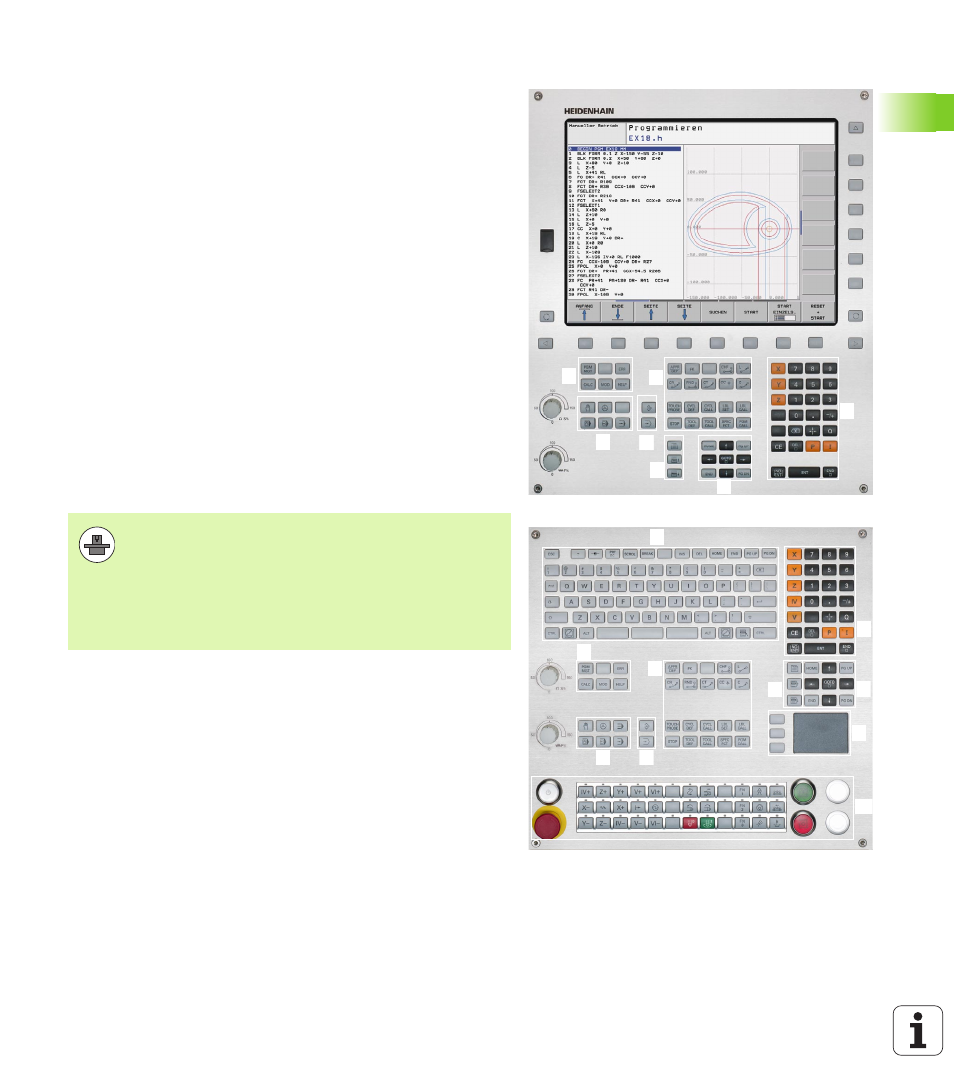

Пульт управления
В компактной версии TNC 620 оснащена встроенным пультом
управления. Также существует версия TNC 620 с отдельным
экраном и пультом управления с алфавитной клавиатурой.
Элементы управления пульта управления:
Функции отдельных клавиш перечислены на обратной стороне
обложки данного руководства.
1
2
3
1
4
6
7
7
1
5
2
3
1
4
6
7
7
1
5
8
9
10
1
Управление файлами
Калькулятор
MOD-функция
HELP-функция (ПОМОЩЬ)
2
Режимы программирования
3
Режимы работы станка
4
Открытие диалоговых окон программирования
5
Клавиши со стрелками и операция перехода GOTO
6
Ввод числовых значений и выбор оси
7
Клавиши навигации
8
Алфавитная клавиатура для ввода текста, имен файлов и
программирования в формате DIN/ISO.
9
Сенсорная панель ()
10
Пульт управления станка (смотри инструкция по
обслуживанию станка)
Некоторые производители станков не используют
стандартный пульт управления фирмы HEIDENHAIN.
В таких случаях следуйте указаниям инструкции по
обслуживанию станка.
Внешние клавиши, такие как NC-START или NC-
STOPP, описываются в инструкции по обслуживанию
станка.
