330
Программирование: дополнительные функции
9.4
Д
о
по
л
н
ител
ьны
е
фу
н
кц
и
и
траект
о
рии
ко
н
тур
а
9.4 Дополнительные функции
траектории контура
Обработка небольших выступов контура:
функция M97

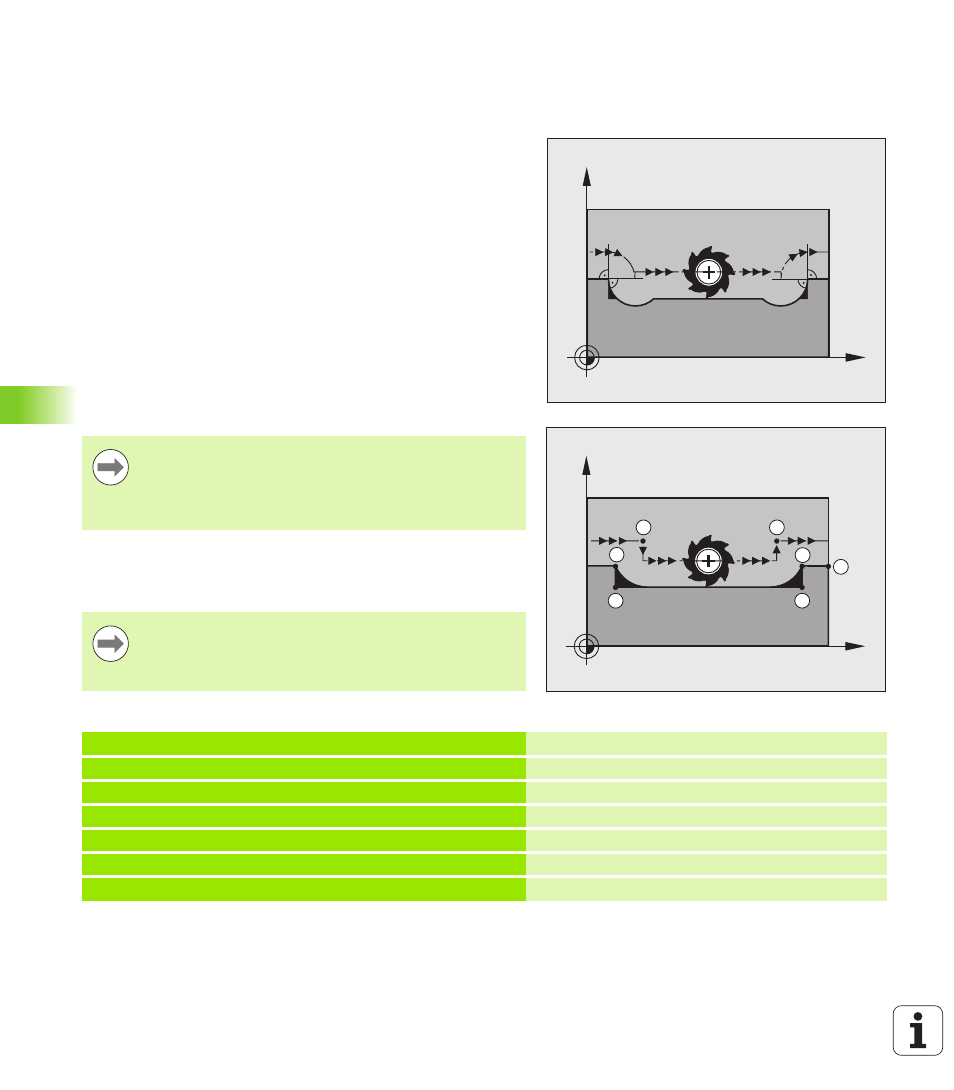

Стандартная процедура
Система ЧПУ добавляет на участке внешнего угла контура
переходную дугу. Если выступы контура слишком малы,
инструмент при этом может повредить контур.
В таких местах ЧПУ прерывает отработку программы и выдает
сообщение об ошибке “Радиус инструмента слишком велик”.
Процедура работы с M97
ЧПУ определяет точку пересечения траекторий для элементов
контура – как для внутренних углов – и перемещает инструмент
над этой точкой.
Следует программировать M97 в том кадре, в котором заданы
координаты точки внешнего угла.
Действие
M97 действует только в том кадре программы, в котором была
запрограммирована M97.
Примеры NC-кадров
X
Y
X
Y
S
16
17
15
14
13
S
Вместо M97 следует использовать значительно более
эффективную функцию M120 LA (смотри
„Предварительная обработка кадров с коррекцией на
радиус (LOOK AHEAD): M120 (опция ПО Miscellaneous
Угол контура при использовании M97 не
обрабатывается полностью. Возможно, возникнет
необходимость дополнительно обработать угол
контура инструментом меньшего размера.
5 TOOL DEF L ... R+20
Большой радиус инструмента
...
13 L X... Y... R... F... M97
Подвод к точке контура 13
14 L IY-0.5 ... R... F...
Обработка небольшого выступа контура 13 и 14
15 L IX+100 ...
Подвод к точке контура 15
16 L IY+0.5 ... R... F... M97
Обработка небольшого выступа контура 15 и 16
17 L X... Y...
Подвод к точке контура 17
