Угол в качестве точки привязки – Инструкция по эксплуатации HEIDENHAIN TNC 620 (73498x-01)
Страница 441
HEIDENHAIN TNC 620
441
13.8
Ус
та
н
о
в
ка
то
ч
ки
прив
язки
с
по
м
о
щью
3D-
из
мерительног
о
щупа
(опция
ПО
T
ouch
p
robe
functions)

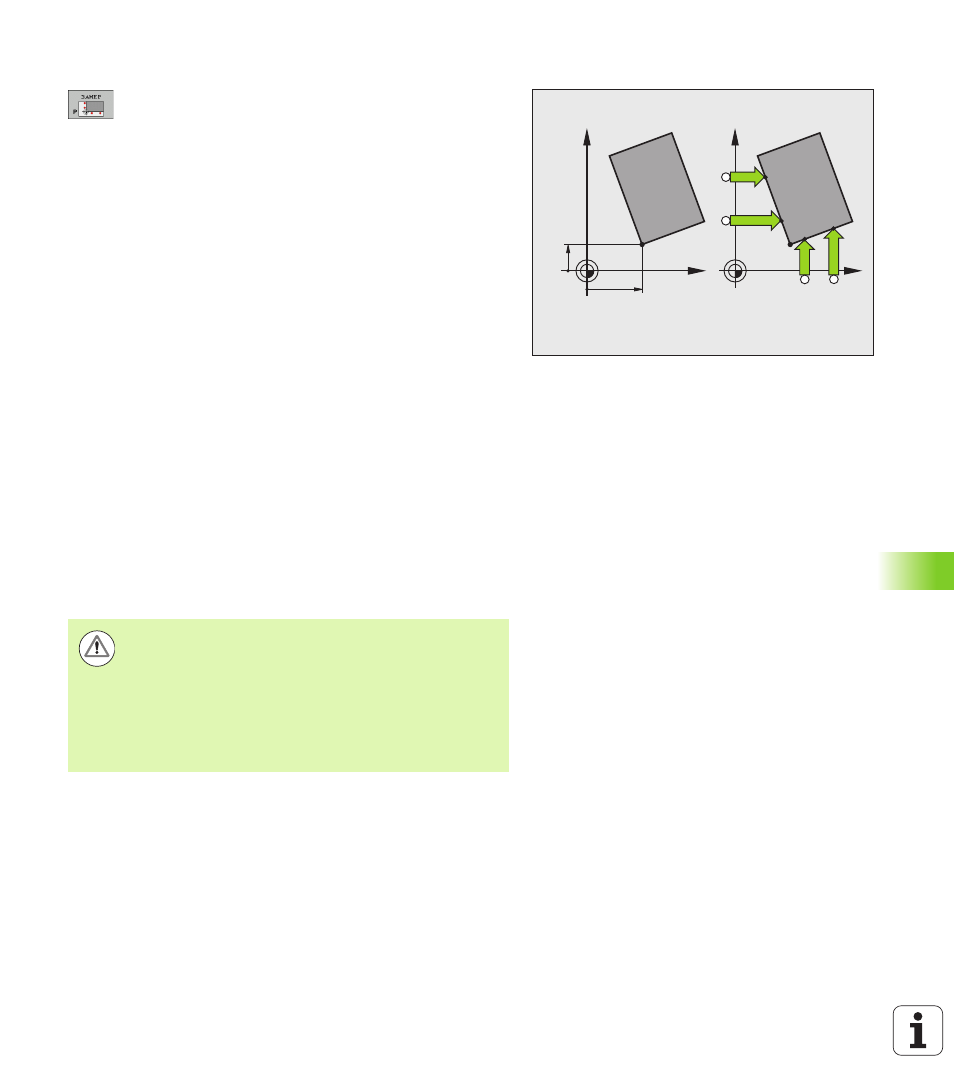

Угол в качестве точки привязки
U
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ P
U
Переместите измерительный щуп к первой точке
измерения на первой кромке заготовки.
U
Выберите направление ощупывания: выбор с
помощью клавиши Softkey
U
Ощупывание: нажмите внешнюю кнопку START
U
Установите измерительный щуп вблизи второй
точки ощупывания на той же кромке
U
Ощупывание: нажмите внешнюю кнопку START
U
Переместите измерительный щуп к первой точке
измерения на второй кромке заготовки.
U
Выберите направление ощупывания: выбор с
помощью клавиши Softkey
U
Ощупывание: нажмите внешнюю кнопку START
U
Установите измерительный щуп вблизи второй
точки ощупывания на той же кромке
U
Ощупывание: нажмите внешнюю кнопку START
U
Точка привязки: введите обе координаты точки
привязки в окно меню, нажимая softkey УСТ.
ТОЧКУ ПРИВЯЗКИ или смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу предустановок”, страница 432
U
Завершение функции ощупывания: нажмите
Softkey КОНЕЦ
P
X=?
Y=?
X
Y
P
X
Y
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Если вы используете функции касания в наклоненной
плоскости обработки, то вы должны установить 3D-
ROT в Активное состояние для ручного и
автоматического режима работы.
