Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08) Pilot
Страница 39
39
Осн
о
вн
ые
по
л
о
ж
ени
я

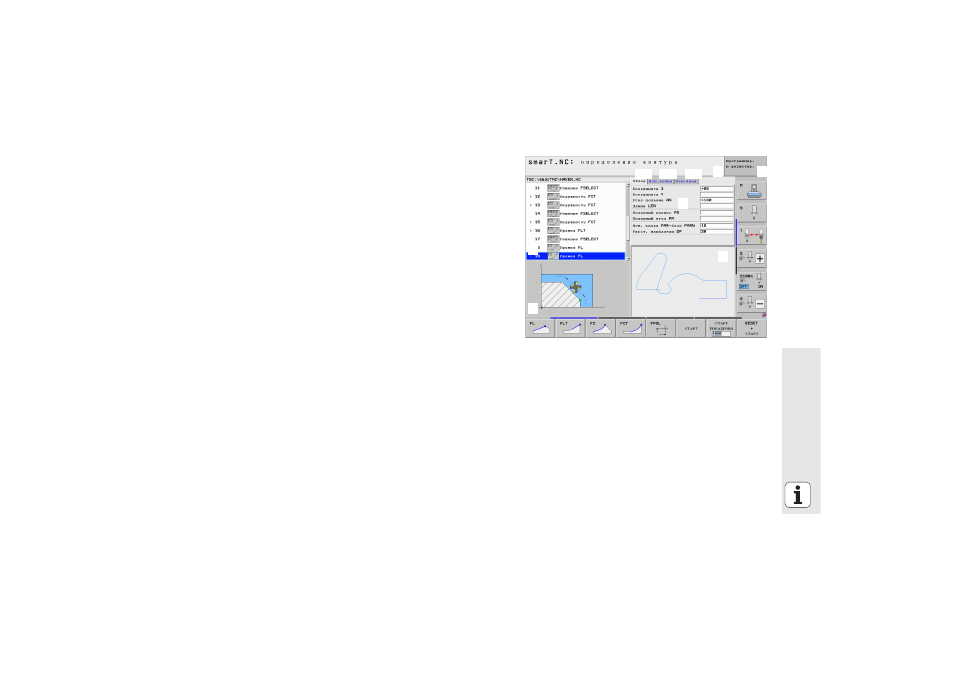

Редактирование контуров
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
5
1
6
1
Строка заголовка: тексты режимов работы, сообщения об
ошибках
2
Активный фоновый режим
3
Структура дерева (Treeview), в которой показаны
упорядоченные элементы контура
4
Окно формы с соответствующими параметрами ввода: для
FK-программирования доступны до четырех форм ввода:
4.1
: Обзорная форма
Содержит чаще всего используемые данные
4,2
: Подробная форма 1
Предоставляет возможность вводить вспомогательные точки
(FL/FLT) или данные окружности (FC/FCT)
4,3
: Подробная форма 2
В ней можно ввести параметры относительных соотношений
(FL/FLT) или вспомогательных точек (FC/FCT)
4,4
: Подробная форма 3
Доступна только в FC/FCT для ввода относительных
соотношений
5
Окно вспомогательных изображений, в котором графически
отображается соответствующий активный параметр ввода
6
Графическое окно, в котором отображаются
запрограммированные контуры сразу после сохранения формы
