Задание
по
зи
ци
й
обрабо
тки
Задание параметров образца
Выберите образец, для которого нужно задать параметры,
нажимая Softkey
Задайте нужные параметры ввода в меню: выберите следующее
поле ввода с помощью клавиши ENT или клавиши со стрелкой
вниз
Сохраните параметры ввода: нажмите кнопку END

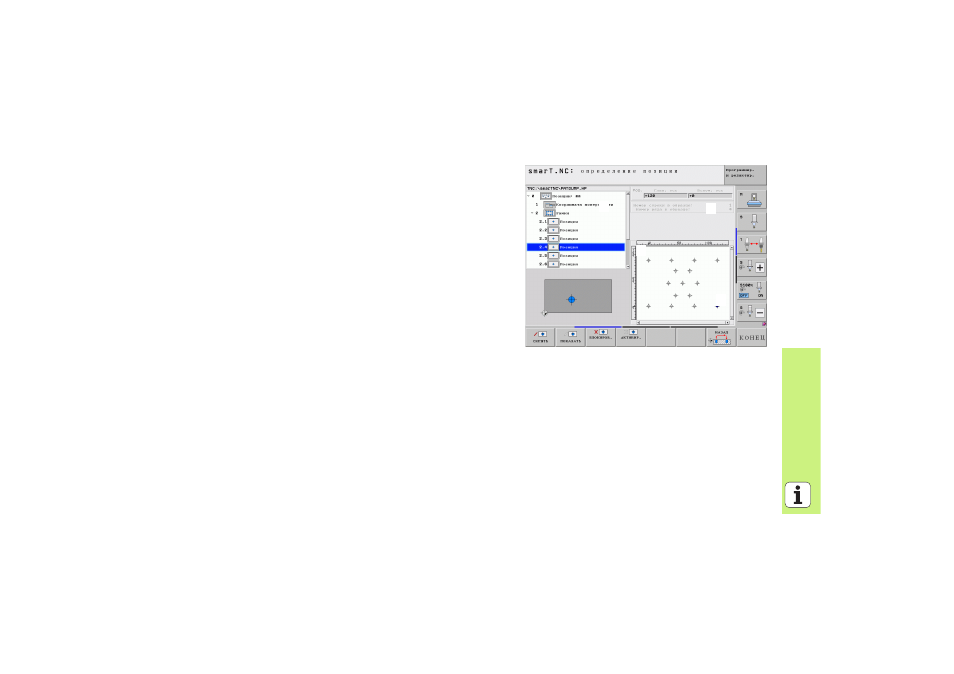

После того, как оператор ввел какой-либо образец в меню, smarT.NC
символически отображает его в виде пиктограммы в левой половине
экрана в структуре дерева
1
.
Сразу же после сохранения параметров появляется графическое
изображение этого образца в правой нижной половине экрана
2
.
Открывая структуру кнопкой со стрелкой вправо, кнопкой со
стрелкой вниз можно выбрать любую точку в пределах
определенного ранее образца. smarT.NC отобразит выбранную
слева точку на графике справа, выделив ее синим цветом (
3
). Для
информации в правой верхней половине экрана
4
дополнительно
отображаются прямоугольные координаты соответствующей
выбранной точки.
1
1
1
2
1
3
1
4
