176
Задание
по
зи
ци
й
обрабо
тки

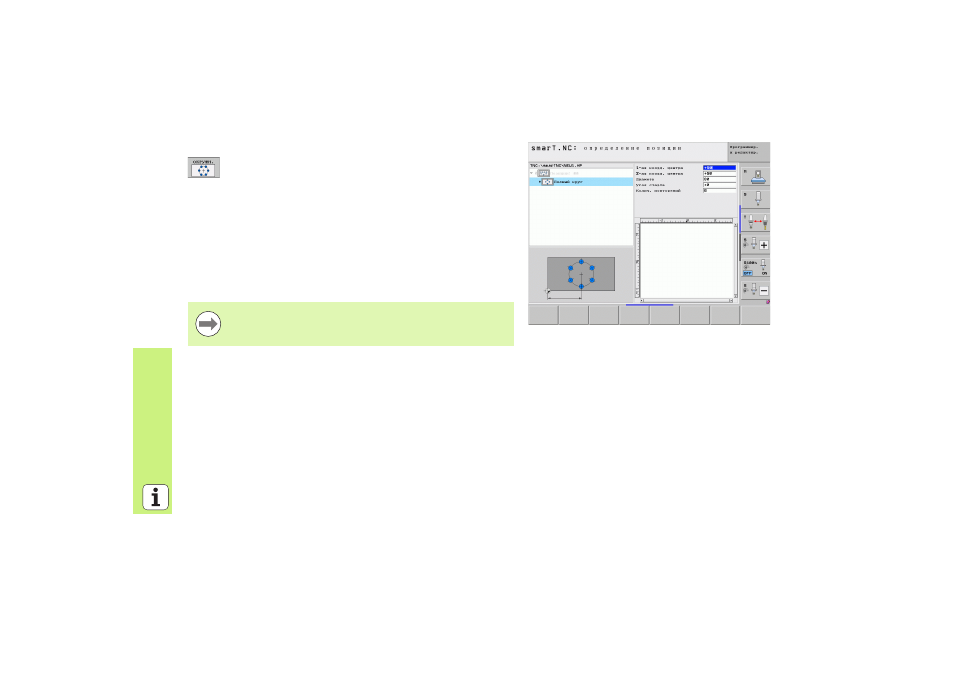

Полная окружность
Середина 1-ой оси: координата центра окружности
1
на
главной оси плоскости обработки
Центральная точка 2-ой оси: координата центра
окружности
2
на вспомогательной оси плоскости
обработки
Диаметр: диаметр окружности
Угол старта: полярный угол первой позиции обработки.
Опорная ось: главная ось активной плоскости обработки
(например, X для оси инструмента Z). Значение может
быть положительным или отрицательным
Количество шагов: общее количество позиций
обработки на окружности
SmarT.NC принципиально рассчитывает шаг угла между
двумя отверстиями, деля 360° на количество отверстий.
