Задание
параме
тр
о
в
обрабо
тки

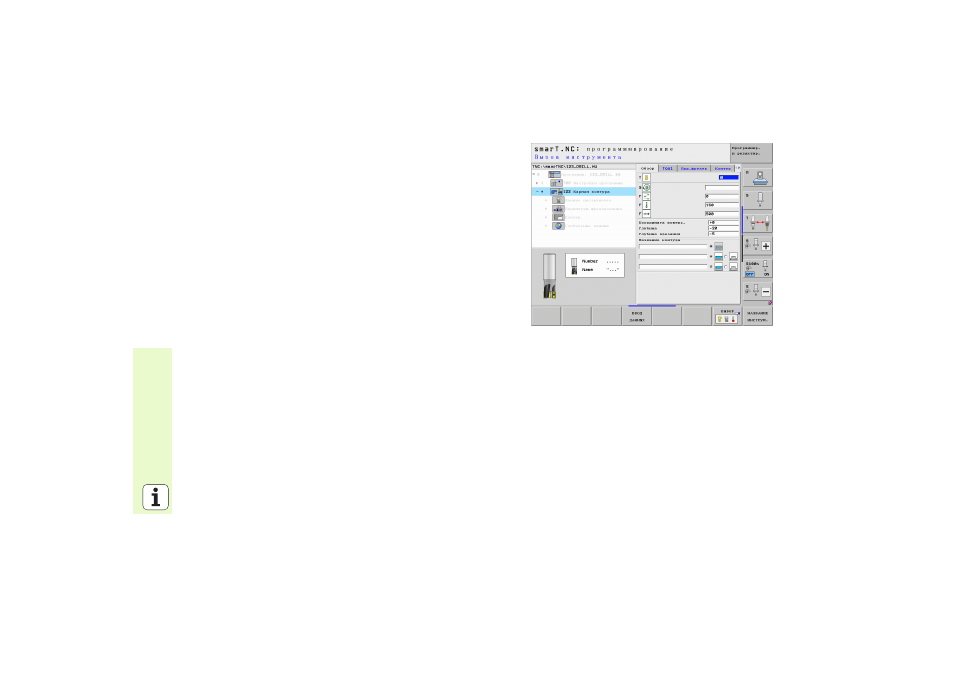

Юнит 122 Карман контура
С помощью функции Карман контура можно сделать выборку
кармана любой формы, в том числе содержащего острова.
При необходимости присвойте в подробной форме Контур каждому
подконтуру свою глубину (функция FCL 2). При этом всегда
начинайте с самого глубокого кармана.
Параметры в форме Обзор:
T: номер или название инструмента (для переключения нажмите
Softkey)
S: скорость вращения шпинделя [об/мин] или скорость резания [м/мин]
F: подача врезания маятниковым движением [мм/мин], FU [мм/об]
или FZ [мм/зуб]
Чтобы задать перпендикулярное погружение в материал, введите 0
F: подача врезания на глубину [мм/мин], FU [мм/об] или FZ [мм/зуб]
F: подача фрезерования [мм/мин], FU [мм/об] или FZ [мм/зуб]
Kоордината поверхности: координата поверхности заготовки, к
которой привязаны заданные значения глубины
Глубина: глубина фрезерования
Глубина врезания: расстояние, на которое каждый раз врезается
инструмент
Припуск со стороны: припуск сбоку на чистовую обработку
Припуск на глубине: припуск по глубине на чистовую обработку
Название контура: список подконтуров (файлы .HC), которые
следует присоединить. Если доступна опция конвертор DXF,
можно создать контур непосредственно из формы ввода с
помощью конвертора DXF
