Быстрый выбор позиции сверления по заданному диаметру
Определение режима для выбора позиций обработки:
система ЧПУ скрывает слои, отображаемые в левом
окне, а правое окно является активным для выбора
позиции
Выберите последнюю панель Softkey

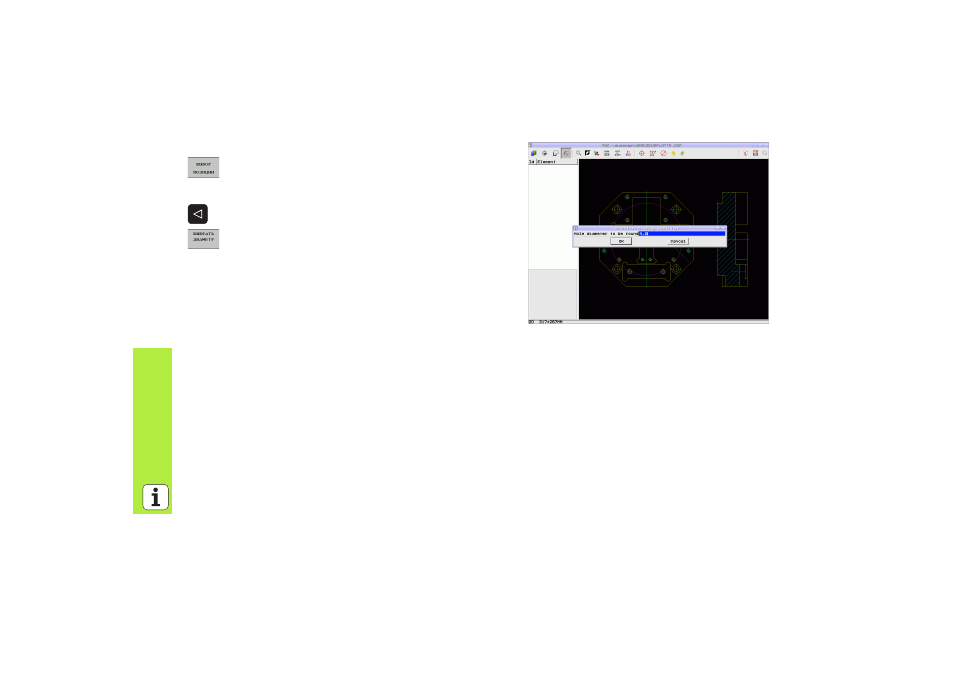

Откройте диалоговое окно ввода диаметра: система ЧПУ
отобразит окно перехода, в котором можно ввести
любой диаметр
Введите желаемый диаметр и подтвердите ввод кнопкой
ENT: система ЧПУ выполняет поиск вводимого
диаметра в DXF-файле и затем активирует окно, в
котором выбран диаметр, ближайший к заданному
оператором. Дополнительно можно сортировать
отверстия по их размеру
Настройте фильтр (смотри "Настройки фильтра" на
странице 212) и подтвердите с помощью Применить:
система ЧПУ введет выбранные позиции в левое окно
(отображение символа точки)
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо область и
удерживая при этом клавишу CTRL нажатой
