Настройка слоя
DXF-файлы содержат как правило несколько слоев (уровней), с
помощью которых программист может создать свой чертеж. С
помощью технологии послойного построения программист
группирует разнообразные элементы, например, сам контур
заготовки, размеры, вспомогательные и конструктивные линии,
штриховки и тексты надписей.
Для ограничения количества отображаемых данных при выборе
контура можно выделить все лишние уровни, содержащиеся в
файле DXF.

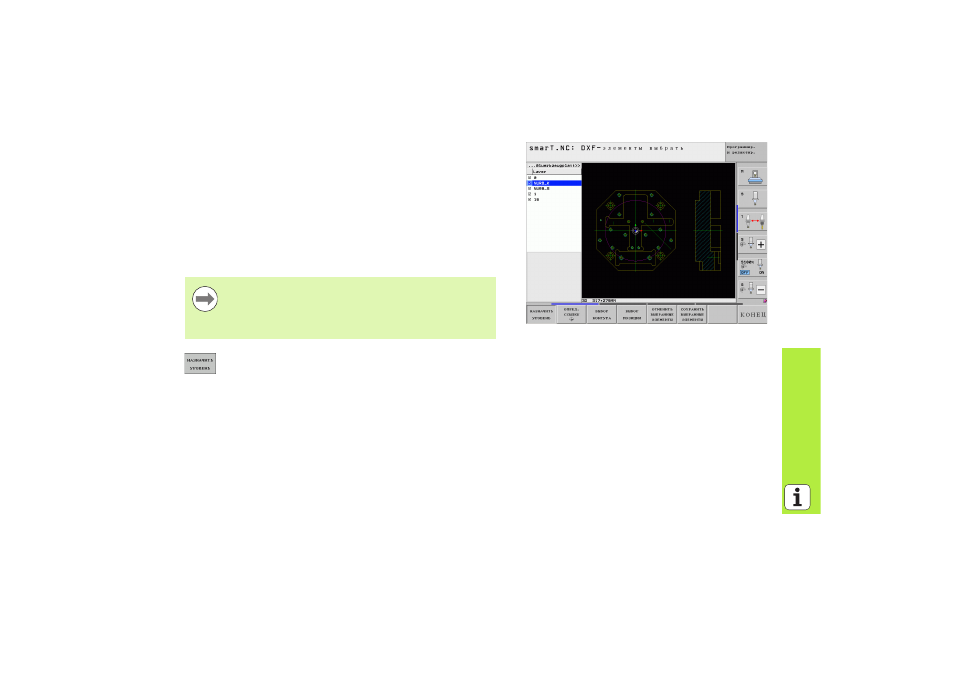

Включите режим настройки уровней, если он еще не
включен: ЧПУ отобразит в левом окне все уровни,
содержащиеся в активном файле DXF
Чтобы скрыть слой: выберите желаемый слой левой
кнопкой мыши и выключите его щелчком на контрольной
графе
Чтобы отобразить слой: выберите желаемый слой левой
кнопкой мыши и включите его снова щелчком на
контрольной графе
Подлежащий обработке файл DXF должен содержать
как минимум один уровень.
Можно выбрать контур и тогда, когда конструктор
сохранил контуры на разных уровнях.
