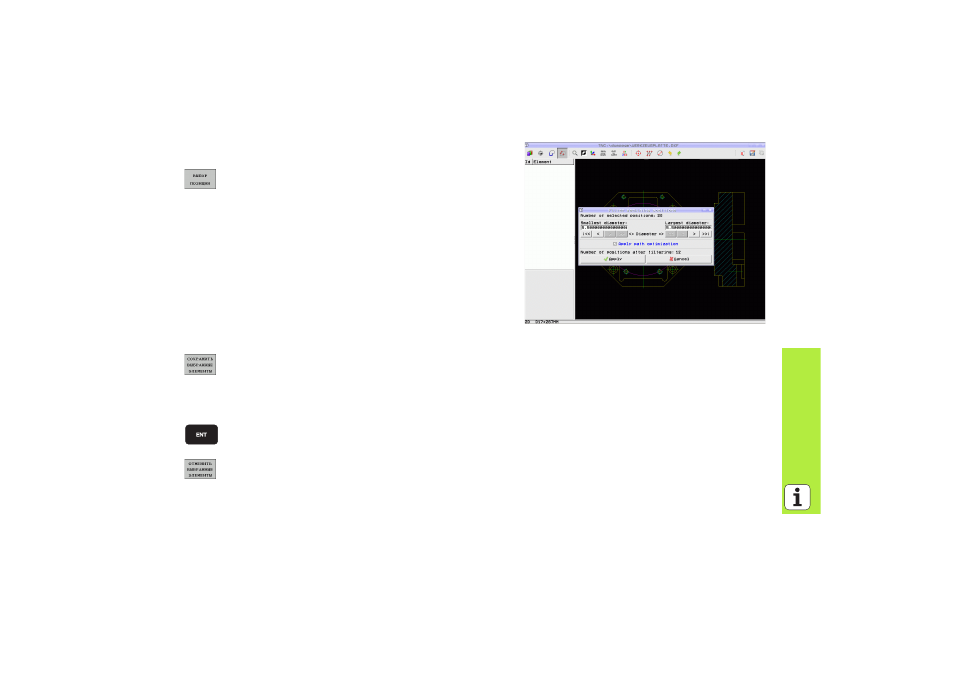

Быстрый выбор позиций отверстий путем выделения мышью
соответствующей области
Определение режима для выбора позиций обработки:
система ЧПУ скрывает слои, отображаемые в левом
окне, а правое окно является активным для выбора
позиции
Левой кнопкой мыши при нажатой клавише Shift следует
расширить границы области, в которую система ЧПУ
должна ввести все центры окружностей в качестве
позиций отверстий: система ЧПУ открывает окно, в
котором отверстия можно отфильтровать по их размеру
Настройте фильтр (смотри "Настройки фильтра" на
странице 212) и подтвердите с помощью Применить:
система ЧПУ введет выбранные позиции в левом окне
(отображение символа точки)
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо область и
удерживая при этом клавишу CTRL нажатой
Сохранение выбранных позиций обработки в файле
точек: система ЧПУ показывает окно перехода, в
котором можно ввести любое имя файла. Базовая
настройка: имя DXF-файла. Если имя DXF-файла
содержит пробелы, система ЧПУ заменяет их знаком
подчеркивания
Подтверждение ввода: система ЧПУ записывает
программу контура в директорию, в которой также
хранится DXF-файл
Для выбора других позиций обработки и сохранения этих
позиций в другом файле: нажмите Softkey ОТМЕНИТЬ
ВЫБРАННЫЕ ЭЛЕМЕНТЫ и выберите их
вышеописанным способом
