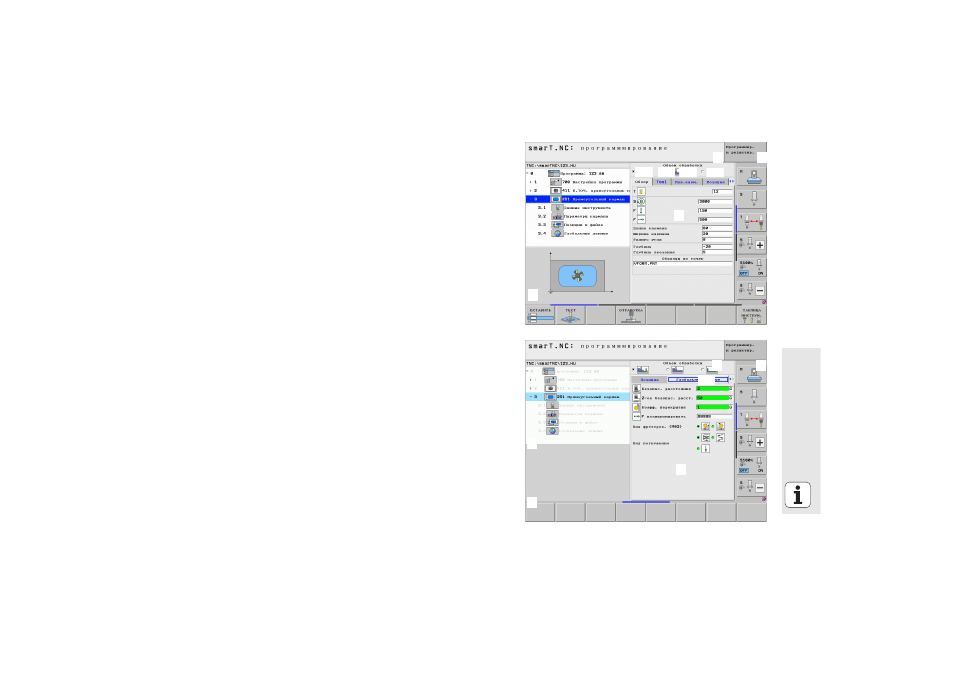

Разделение экрана при редактировании
Изображение на дисплее при редактировании в smarT.NC зависит от
типа редактируемого файла.
Редактирование программ-юнитов
1 1 2
1 3
1 4
1 4.1 1 4.2 1 4.3 1 4.4
1 5
1 1 2
1 3
1 4
1 4.5
1 5
1 Строка заголовка: тексты режимов работы, сообщения об ошибках
2 Активный фоновый режим
3 Структура дерева (Treeview), в которой показаны единицы
обработки в упорядоченном виде
4 Окно формы с соответствующими параметрами ввода: в
зависимости от выбранного шага обработки может быть до пяти
меню:
 4.1 : Обзорная форма
Чтобы выполнить соответствующий шаг обработки с
базовыми настройками, достаточно ввести параметры в
обзорное меню. Данные обзорной формы ввода состоят из
важнейших данных, которые также можно вводить и в
подробной форме
 4.2 : Подробная форма Инструмент
Ввод дополнительных данных инструмента
 4.3 : Подробная форма опциональных параметров
Ввод дополнительных, опциональных параметров обработки
 4.4 : Подробная форма Позиции
Ввод дополнительных позиций обработки
 4.5 : Подробная форма Глобальные данные
Список действительных глобальных данных
5 Окно вспомогательных изображений, в котором графически
отображается активный в форме параметр ввода
