Задание
по
зи
ци
й
обрабо
тки

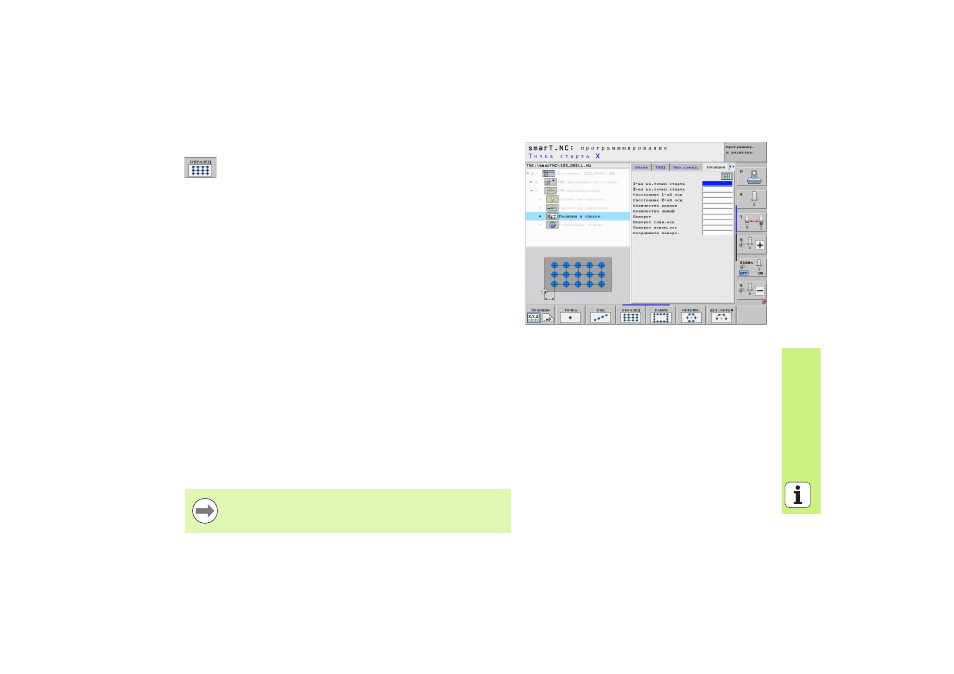

Образец, прямой, развернутый или искаженный
 Координата отверстия 1-ой оси: координата
начальной точки образца 1 на главной оси плоскости
обработки
 Координата отверстия 2-ой оси: координата
начальной точки образца 2 на вспомогательной оси
плоскости обработки
 Расстояние ось 1: расстояние между точками по
главной оси плоскости обработки. Значение может быть
положительным или отрицательным
 Расстояние ось 2: расстояние между отверстиями на
вспомогательной оси плоскости обработки. Значение
может быть положительным или отрицательным
 Количество столбцов: общее количество столбцов образца
 Количество строк: общее количество строк образца
 Разворот: угол поворота, на который поворочивается
целый образец вокруг заданной начальной точки.
Опорная ось: главная ось активной плоскости обработки
(например, X для оси инструмента Z). Значение может
быть положительным или отрицательным
 Угол поворота главной оси: угол разворота, на который
смещается только главная ось плоскости обработки
относительно заданной точки старта. Значение может быть
положительным или отрицательным.
 Угол поворота вспомогательной оси: угол разворота,
на который смещается только вспомогательная ось
плоскости обработки относительно заданной точки старта.
Значение может быть положительным или отрицательным.
 Kоордината поверхности: координата поверхности заготовки
Параметры Угол поворота главной оси и Угол
поворота вспомогательной оси действуют аддитивно
на выполненный ранее поворот всего образца.
