Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08) Pilot
Страница 164
164
Задание
по
зи
ци
й
обрабо
тки

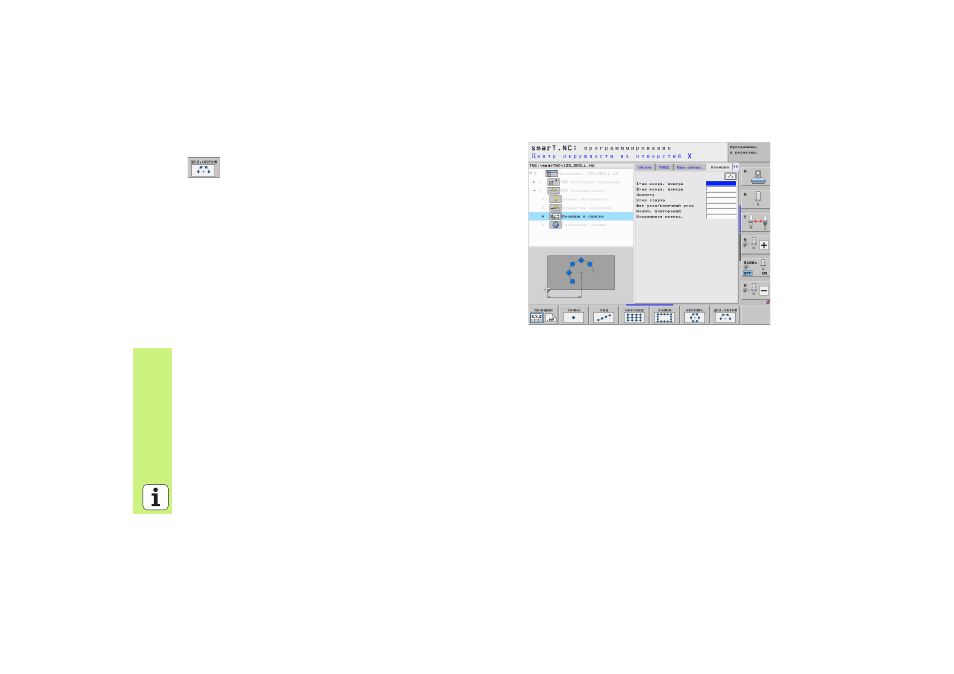

Сегмент окружности
Середина 1-ой оси: координата центра окружности
1
на
главной оси плоскости обработки
Центральная точка 2-ой оси: координата центра
окружности
2
на вспомогательной оси плоскости
обработки
Диаметр: диаметр окружности отверстий
Угол старта: полярный угол первой позиции обработки.
Опорная ось: главная ось активной плоскости обработки
(например, X для оси инструмента Z). Значение может
быть положительным или отрицательным
Шаг угла/конечный угол: инкрементный полярный угол
между двумя позициями обработки. В качестве
альтернативы можно ввести абсолютный конечный угол
(переключите с помощью Softkey). Можно ввести
положительное или отрицательное значение
Количество шагов: общее количество позиций
обработки на окружности
Kоордината поверхности: координата поверхности
заготовки
