15
Быстрое
на
ча
л
о
рабо
ты

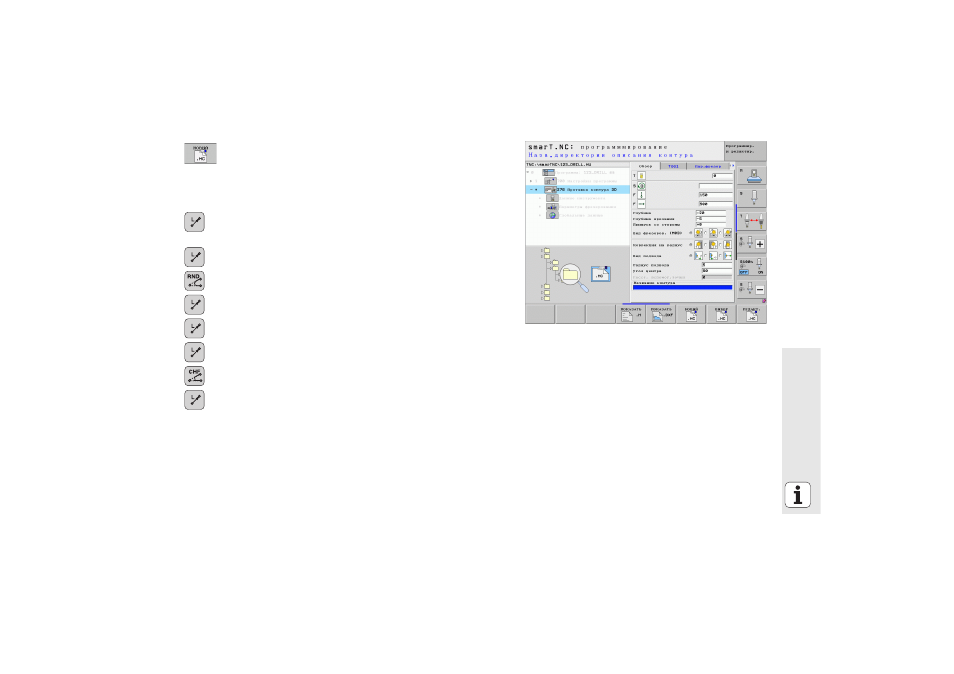

Поле ввода "Название контура" активно. Создайте
новую программу обработки контура: smarT.NC
отобразит всплывающее окно для ввода названия
контура. Введите название контура, подтвердите
кнопкой ENT. Теперь smarT.NC работает в режиме
программирования контура
С помощью клавиши L задайте координаты X и Y
начальной точки контура: X=10, Y=10. Сохраните, нажав
END
С помощью клавиши L наведите курсор на точку
2
: X=90,
сохраните, нажав END
С помощью клавиши RND задайте радиус скругления 8
мм, сохраните, нажав END
С помощью клавиши L наведите курсор на точку
3
: Y=80,
сохраните, нажав END
С помощью клавиши L наведите курсор на точку
4
: X=90,
Y=70, сохраните, нажав END
С помощью клавиши L наведите курсор на точку
5
: X=10,
сохраните, нажав END
С помощью клавиши CHF задайте фаску 6 мм,
сохраните, нажав END
С помощью клавиши L наведите курсор на конечную
точку
6
: X=10, сохраните, нажав END
Сохраните программу контура, нажав END: в smarT.NC
снова откроется форма для задачи параметров
обработки контура
Сохраните все параметры обработки контура, нажав
END. Теперь все параметры обработки контура заданы
Протестируйте и отработайте созданную программу, как
было описано ранее
