Unit 130 Карман контура на образце точек (функция FCL 3)
С помощью данного юнита можно распределить и сделать выборку
кармана произвольной формы, который может содержать острова,
на произвольном образце точек.
При необходимости в подробной форме Контур можно присвоить
каждому подконтуру отдельную глубину (FCL2-функция). При этом
всегда начинайте с самого глубокого кармана.

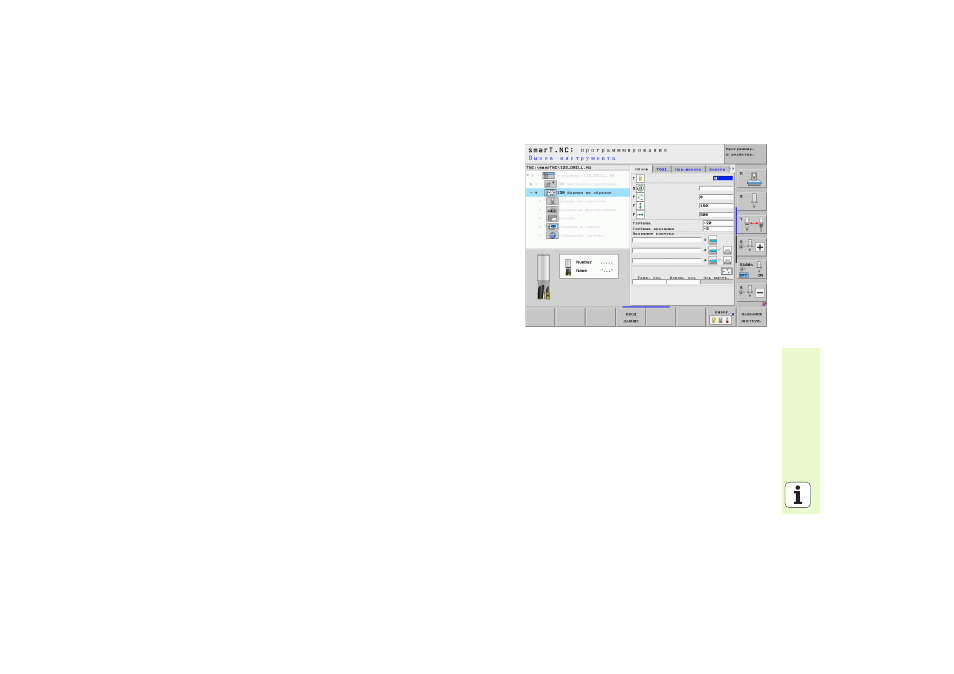

Параметры в форме Обзор:
T: номер или название инструмента (для переключения нажмите
Softkey)
S: скорость вращения шпинделя [об/мин] или скорость резания [м/мин]
F: подача врезания маятниковым движением [мм/мин], FU [мм/об]
или FZ [мм/зуб]. Чтобы задать перпендикулярное погружение в
материал, введите 0
F: подача врезания на глубину [мм/мин], FU [мм/об] или FZ [мм/зуб]
F: подача фрезерования [мм/мин], FU [мм/об] или FZ [мм/зуб]
Глубина: глубина фрезерования
Глубина врезания: расстояние, на которое каждый раз врезается
инструмент
Припуск со стороны: припуск сбоку на чистовую обработку
Припуск на глубине: припуск по глубине на чистовую обработку
Название контура: список подконтуров (файлы .HC), которые
следует присоединить. Если доступна опция конвертор DXF,
можно создать контур непосредственно из формы ввода с
помощью конвертора DXF
Позиции или образцы точек: определите позиции, на которых ЧПУ
обработает карман контура (cм. "Основные положения" на
