Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08) Pilot
Страница 118
118
Задание
параме
тр
о
в
обрабо
тки

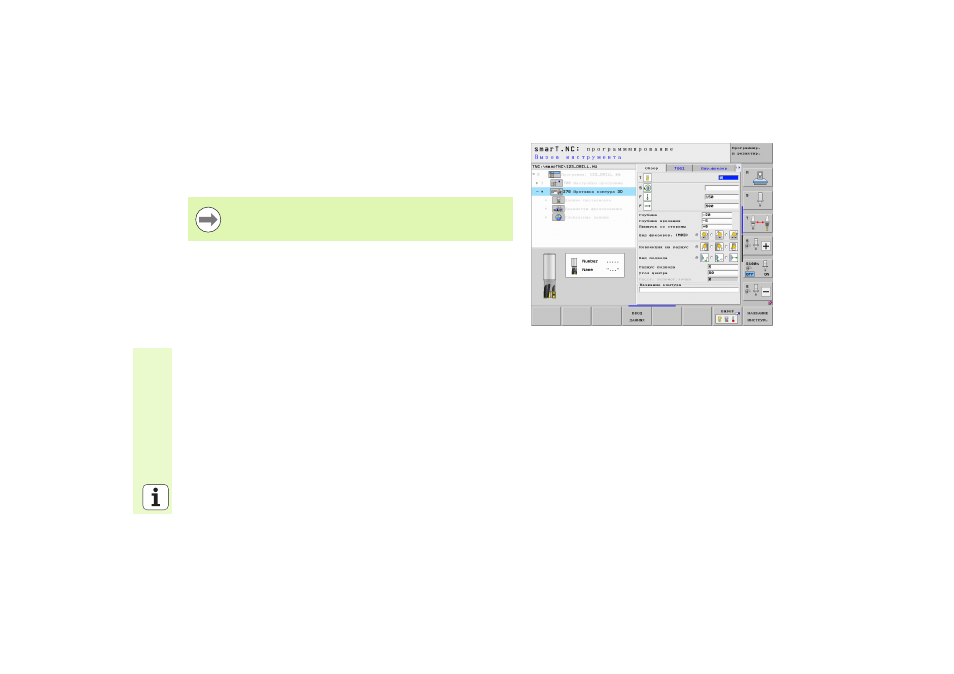

Юнит 276 Протяжка контура 3D
Протяжкой контура можно обрабатывать открытые и закрытые
контуры, заданные в программе .HC или созданные с помощью
DXF-конвертера.
Параметры в форме Обзор:
T: номер или название инструмента (для переключения нажмите
Softkey)
S: скорость вращения шпинделя [об/мин] или скорость резания [м/мин]
F: подача врезания на глубину [мм/мин], FU [мм/об] или FZ [мм/зуб]
F: подача фрезерования [мм/мин], FU [мм/об] или FZ [мм/зуб]
Глубина: глубина фрезерования, если запрограммирован 0,
система ЧПУ выполняет перемещение в Z-координату
подпрограммы контура
Глубина врезания: расстояние, на которое каждый раз врезается
инструмент
Припуск со стороны: припуск для чистовой обрабокти
Вид фрезерования: фрезерование попутное, встречное или
обработка маятниковым движением
Коррекция на радиус: обработка контура с коррекцией на радиус
слева, справа или без коррекции
Вид подвода: плавный подвод к контуру по дуге окружности,
подвод по касательной по прямой или перпендикулярно
Радиус подвода (действует, только если выбран подвод по
касательной по дуге окружности): радиус окружности подвода
Выберите начальную и конечную точку контура так,
чтобы оставалось достаточно места для подвода и
отвода!
