Kayak HD — User Manual
Section 5 — Sidepanel Menu Summaries
Страница присоединенных макросов
Обозреватель
присоединения
макросов
показывает
все
присоединения макросов на всех кнопках и на всех уровнях.

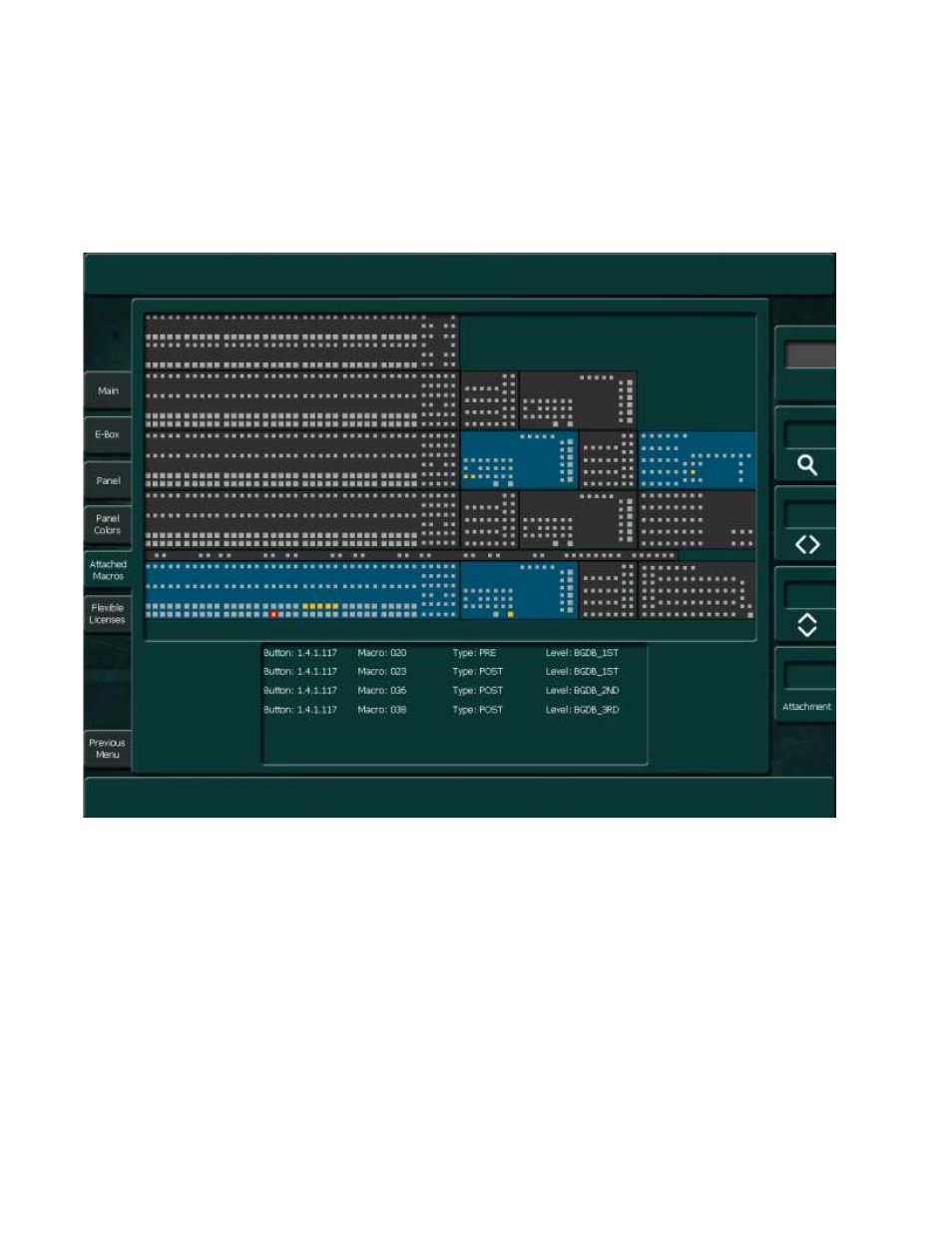

Рисунок 488. панель конфигурации – присоединенные макросы
С
помощью
соответствующих
потенциометров
можно
масштабировать и сдвигать дисплей. Если к модулю присоединен
хотя бы один макрос, модуль высвечивается синим цветом.
Отдельные присоединения указаны желтым цветом. Список внизу
показывает присоединения для выбранной кнопки (красная граница).
• Button: отдельный определитель кнопки в панели управления
• Macro: номер присоединенного макроса.
• Type: может быть Pre-attachment, Post-attachment, Replace-attachment.
• Level: уровень логического переключения.
