Kayak HD — User Manual
Section 4 — Panel Menu Summaries
420
8
4
4
8
_
5
6
_
r1
2.
Меню используется для конфигурации каждого скалярного
канала.

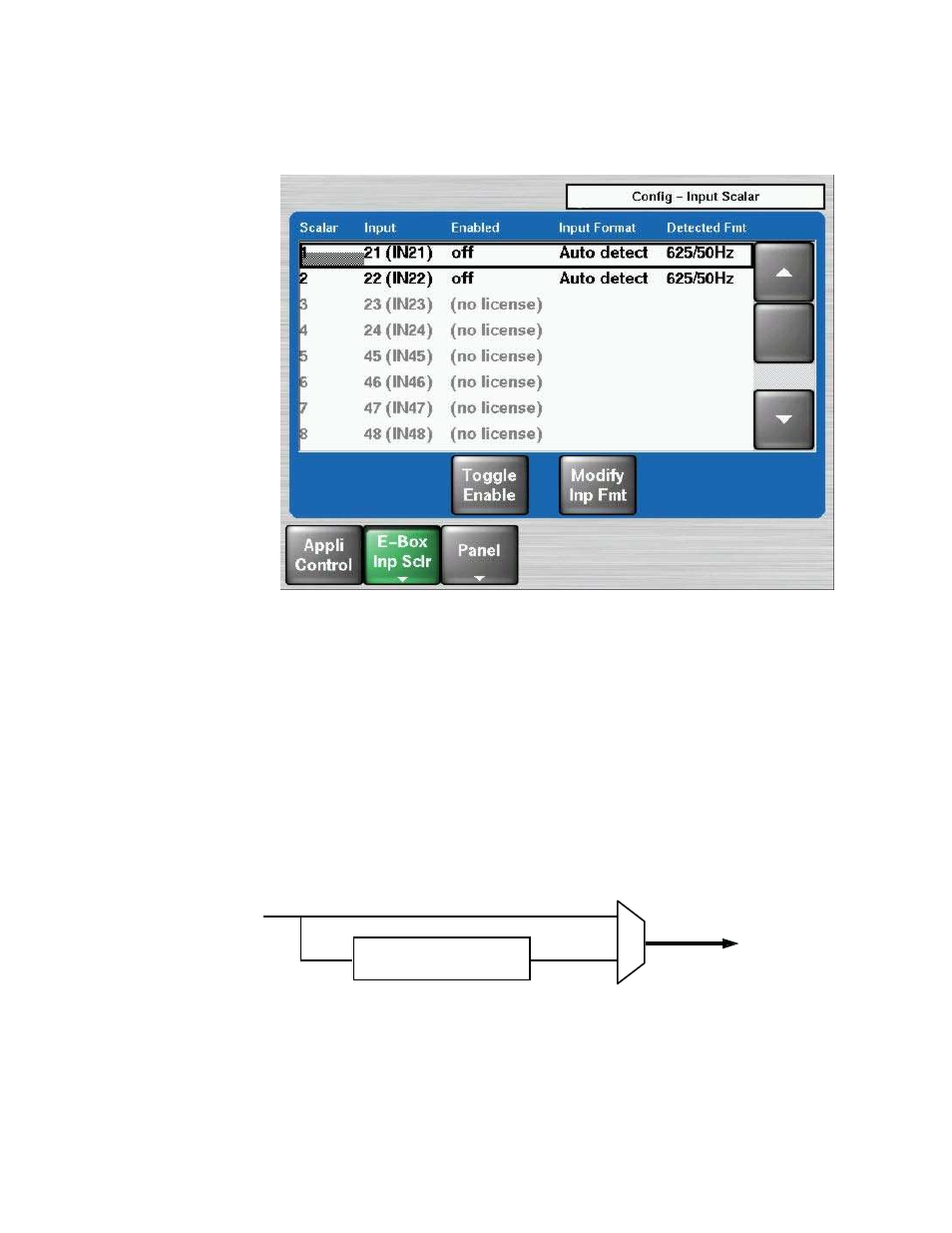

Рисунок 325. Экран меню конфигурации E-Box
•
Modify Input Format
(пропускная способность)—настраивает тип
формата для использования с видео сигналом, поступающим от
выбранного входа.
•
Toggle Enable
—
при выборе
Toggle Enable
микшер использует
скалярные входы (от 2 до 4 на M/E) , так чтобы сигналы
подвергались повышающему\понижающему преобразованию
на выбранный
Input Format
Как показано на Рисунке 326, видеосигнал поступает в разъем BNC
скалярного входа. При выборе кнопки
Toggle Enable
сигнал проходит
через скаляр для увеличения или уменьшения.
Рисунок 326. Опция скалярной маршрутизации сигнала
Scalar
BNC
Input
Enable
Scalar
Unconverted output
Converted
Output
MUX or
Switch
To Switcher
Assigned
Input
