Инструкция по эксплуатации Grass Valley Kayak HD v.7.0.4
Страница 189
Kayak HD — User Manual
185
Config Menus
Именование источников
Имя источника показывается на панели управления, оно
ограничено
четырьмя
символами.
Полное
имя
источника
появляется в меню конфигурации и может иметь XXX символов.
Для вызова клавиатуры нажмите
Modify Name
или
Modify Lng N
и
введите это имя для выбранного источника.
Объединение сигналов
Нажатие кнопки
Modify Cpld Key
вызывает подменю. В данном меню
выбирается сигнал, замыкаемый на выбранный источник
заполнения (Рисунок
106
).

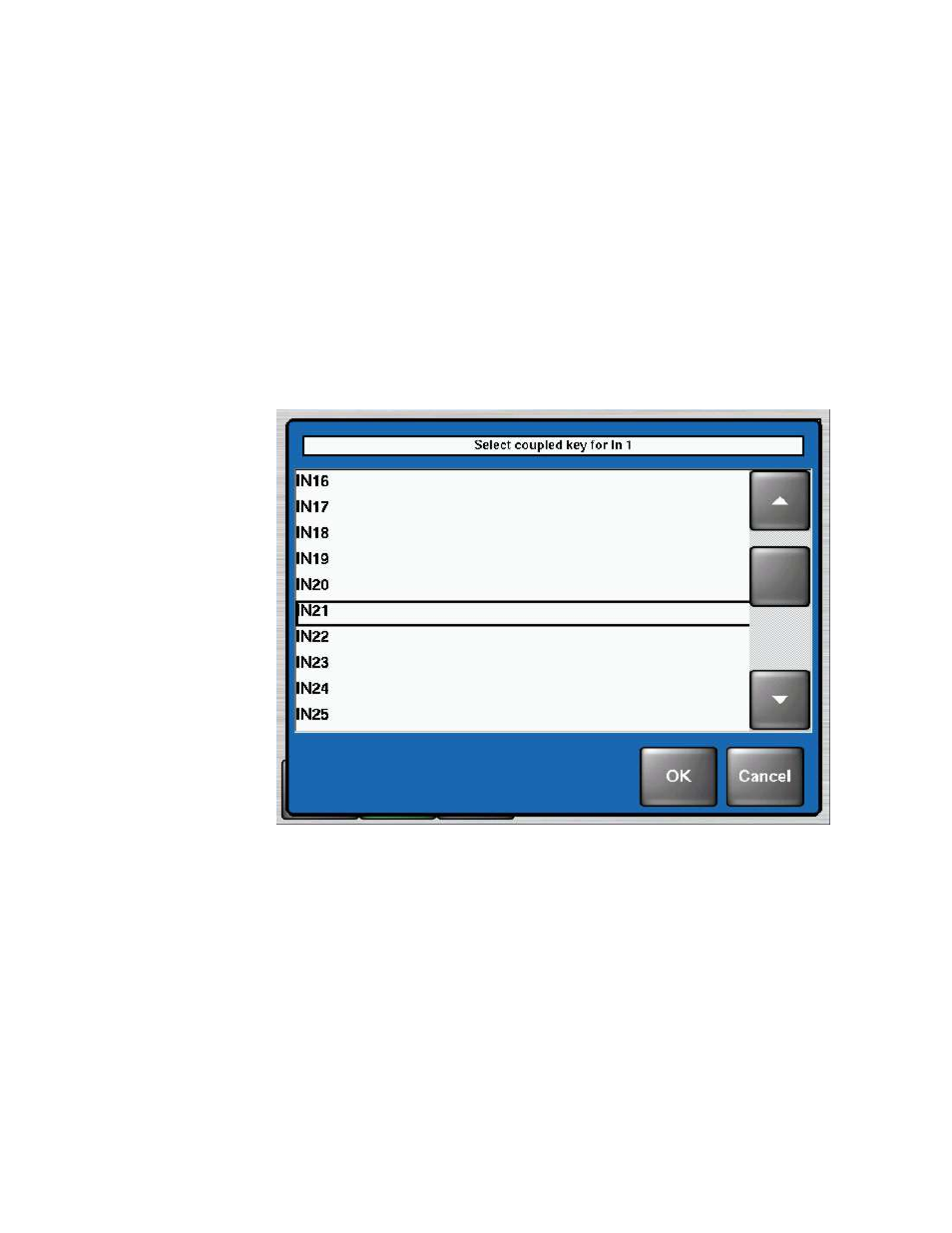

Рисунок 106. Конфигурация – меню объединения рирпроекций (Coupled Key)
1.
Выберите источник заполнения.
2.
Нажмите кнопку Modify
Cpld Key
.
3.
Выберите источник рирпроекции.
4.
Нажмите
OK
, чтобы закончить выбор.
Кнопка
Reset All
в предыдущем меню (Рисунок
103 на странице 183
)
вызывает кнопки, используемые для повторной настройки всех
соединений рирпроекций на Белый (полноцветный сигнал) или По
Умолчанию (selfkey, использующий тот же источник как и для
заполнения).
