Kayak HD — User Manual
179
Config Menus

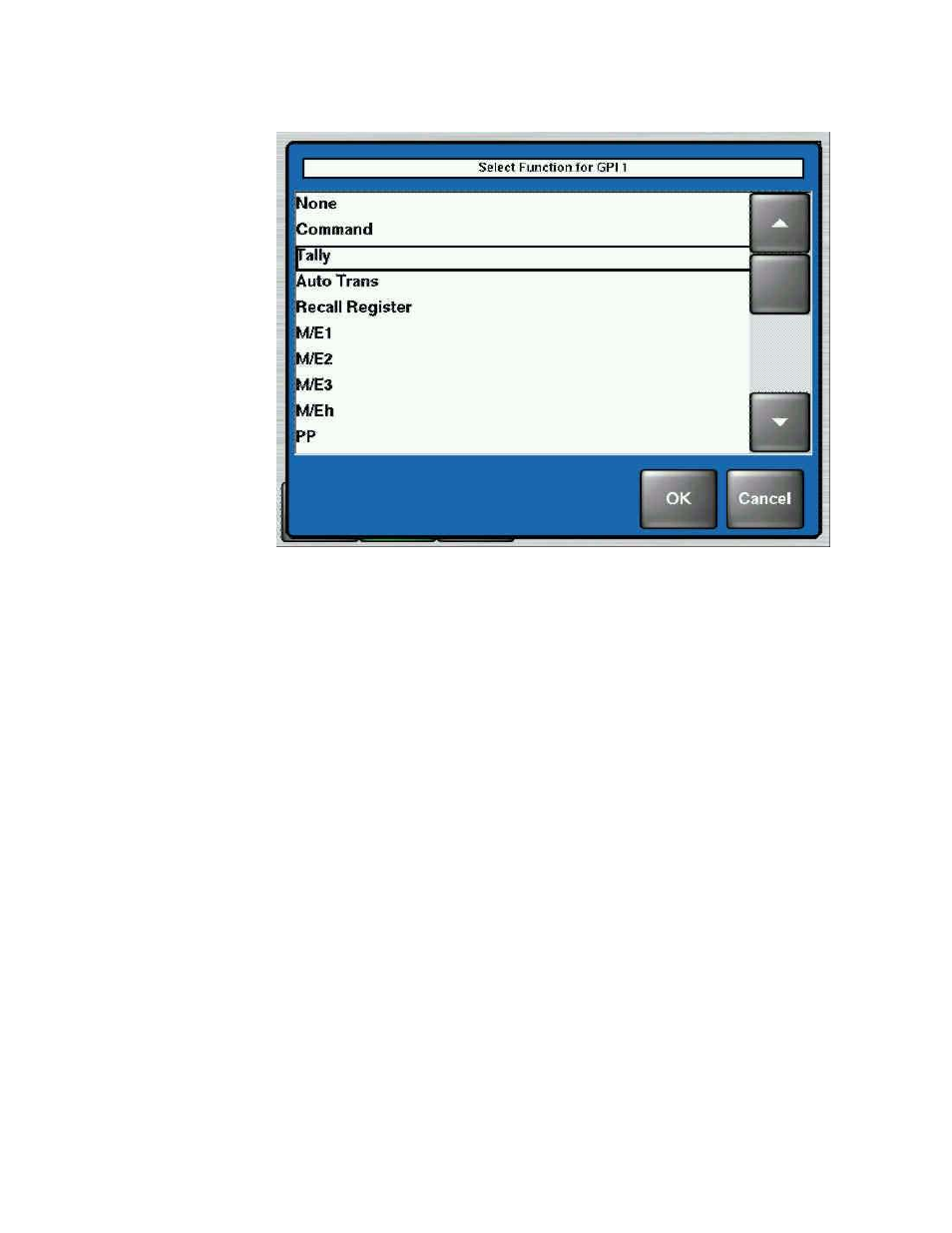

Рисунок 100. Конфигурация -функции GPI
Меню Config - GPO / tally (Выходы общего назначения –Студийная
Индикация)
Меню Выходов универсального интерфейса/индикаторов (General
Purpose
Interface
Output/Tally)
используются
для
конфигурациирежима
студийной
индикации.
Существуют
множественные калькуляторы индикаторов, три различных метода
расчета индикаторов, и пользовательская регулировка реле
индикаторов. Результаты счетчиков индикаторов применяются к
реле индикаторов на блоке видео процессора, и эти реле управляют
внешними световыми индикаторами.
В каждом поле индикатор заново рассчитывается и обновляется.
Дополнительно, контактные разъемы выхода GPO используются
системой Kayak для простой синхронизации внешних устройств.
Описание систем студийно индикации
В общем, система индикаторов указывает на источники, участвующие
в создании конечного изображения в выбранной точке видео
цепочки. Определение источников выполняется при активации реле
в видео блоке. Метод определения источников называется расчетом
индикаторов.
Расчет индикаторов начинается в точке видео пути и затем проходит
путь нарастания сигналов до исходных видео источников. Состояние
микшера влияет на индикатор. Например, индикатор на исходном
фильтре clean feed включает только источники, связанные с основным
входом, но индикатор программируемого clean feed может включать
источники, не связанные с основным выходом.
