Kayak HD — User Manual
Section 4 — Panel Menu Summaries
266
Меню корректировки входа RGB
Цветокорректировка входа RGB является функцией программного
обеспечения, конвертирующей видеосигнал на конкретной видео
шине из цветоразностного в компонентный формат RGB (красный,
зеленый, синий), применяет отдельно смещение, усиление и гамму
для каждого компонента RGB, затем конвертирует из RGB обратно в
формат цветового контраста (Y, Cb, Cr). Цветокорректировка
осуществляется по входу сигнала.
Параметры применяются применительно к сигналу источника и
узла коммутации шины, и сохраняются как часть памяти источника.
Различные входы на одной шине или одинаковый вход на различных
шинах могут иметь различные цветокорректировки.
Меню цветокорректировки используется для регулировки цвета
RGB на выбранной шине и входе. Шины Aux и шины eDPM
включены.
Корректированные входы и параметры отображаются желтым ветом.

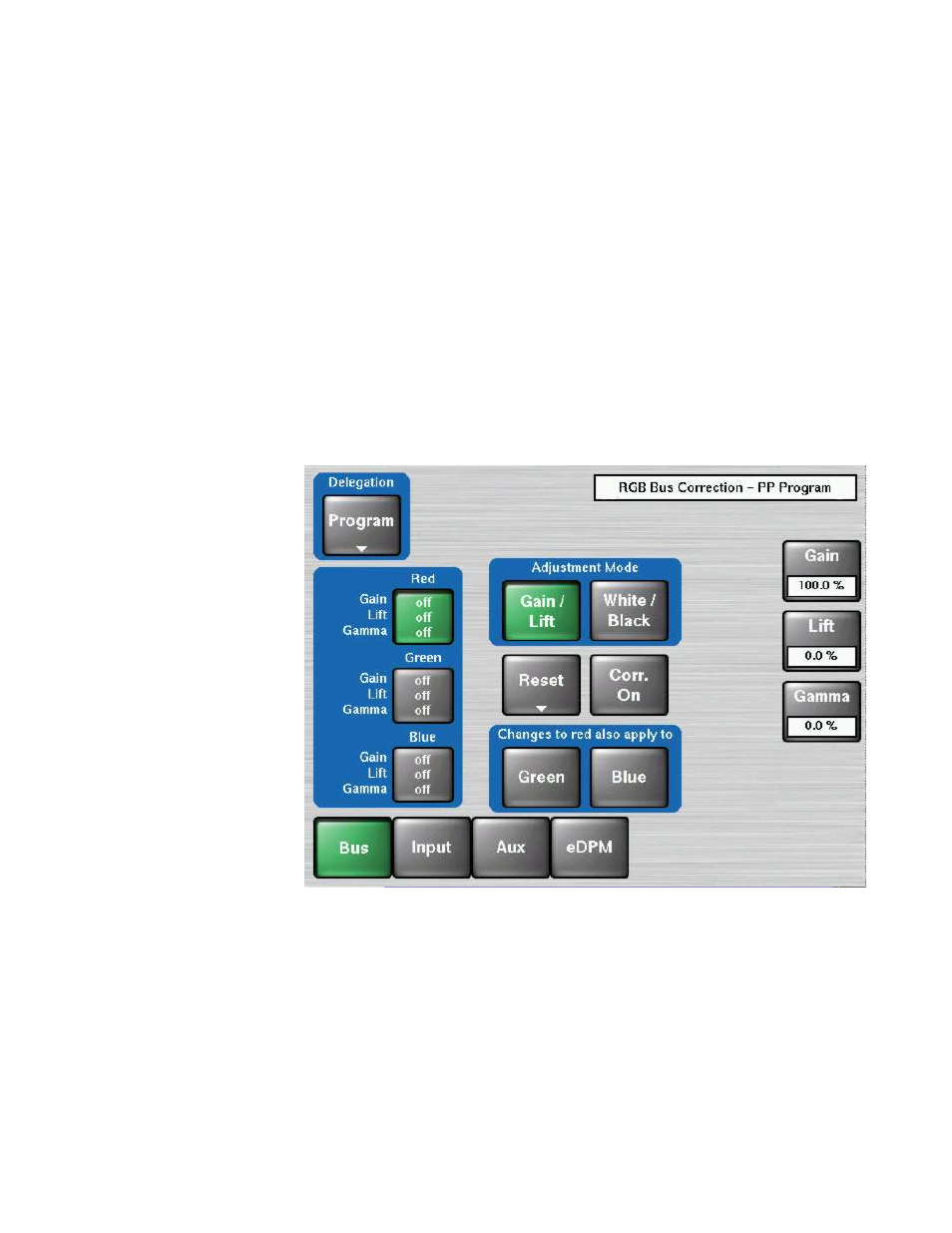

Рисунок 176. меню корректировки входа RGB
Поле режима Регулировки имеет две кнопки, первые две - Gain/Lift и
White/ Black
, определяют режим для регуляторов и текстовые
заполнения в окне функции цветокоррекции Red/Green/Blue.
• Gain/Lift: отрегулируйте смещение на уровень Черного
• White/Black: отрегулируйте Черный и Белый цвет в процентах
При нажатии кнопки Reset можно выбрать следующие режимы:
Сброс цвета
