Страница индикаторов
Система индикаторов работает через последовательную линию
связи, имеет опцию подвешивания устройства аппаратного
обеспечения
на
последовательные
линии
для
обеспечения
индикации только для тех случаев, когда они не соединены с
системой управления, например, Jupiter от Grass Valley. Для этого
опционального устройства аппаратного обеспечения выбран уже
существующий Tally Distributor MI-3040. Данное устройство запускается
через последовательный протокол MPK и имеет 40 оптико-
изолированных входов и 40 релейных выходов. Поскольку максимальное
нужное количество входов и выходов превышает 40, нужно несколько
(до трех) блоков MI-3040.
Меню используется для установки Tally Distributors, соединенных с
Cayenne XL. Детали установки описаны в руководстве MI-3040.
Выходы
индикаторов
в
программном
обеспечении
панели
управления Kayenne XL можно конфигурировать в меню Config -
GPO/Tally,
детально описанном в разделе «меню Config».

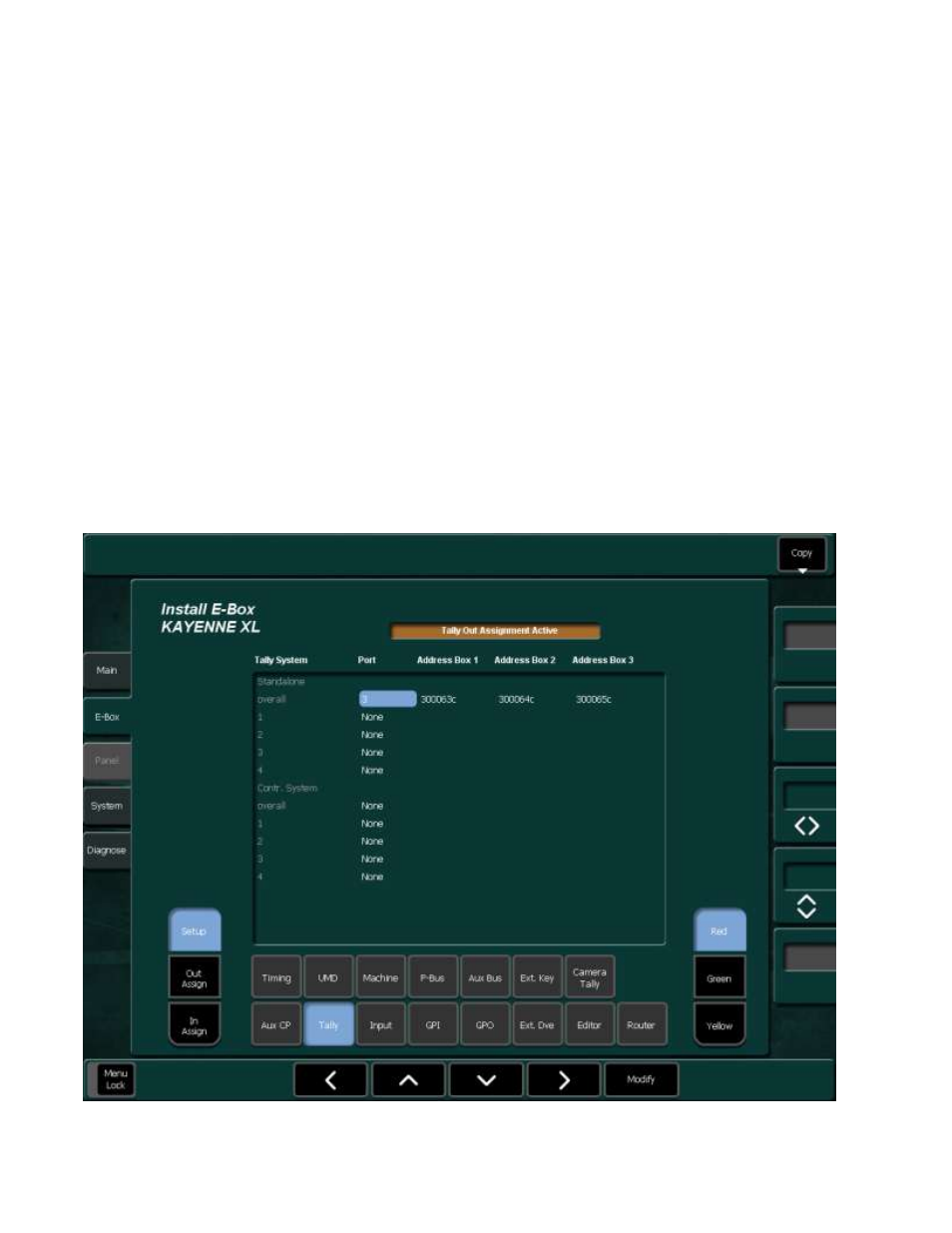

Рисунок 350. Установка индикаторов E-Box
